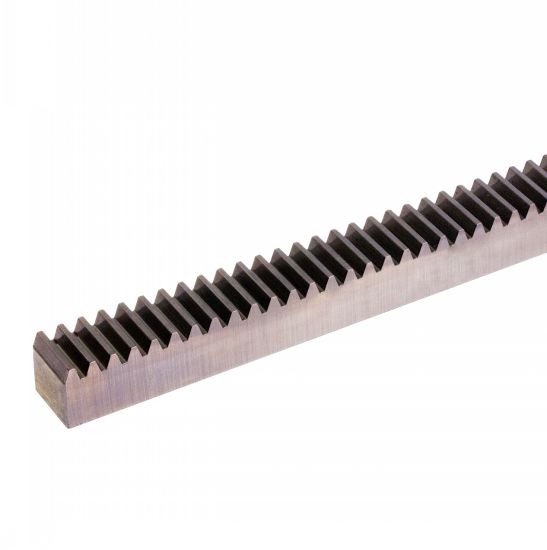

PRECISION GEAR RACKS, STEEL, HARDENED AND GROUND, MODULE 1 TO 3 MODULE 1,0 À 3,0 (Model : A1-577)

Crémaillère de précision Module 1,0 à 3,0 - modèle A1-577

Matière
- Acier 16MnCr5.
- Denture trempée par induction 58 ±2 HRC.
- Rectifiée sur toutes les faces y compris la denture.
Caractéristiques
- Qualité de denture 7h25.
- Denture droite.
- Angle de pression : 20°.
- Précision angulaire : 0,02mm.

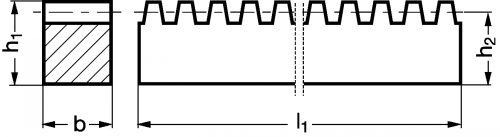

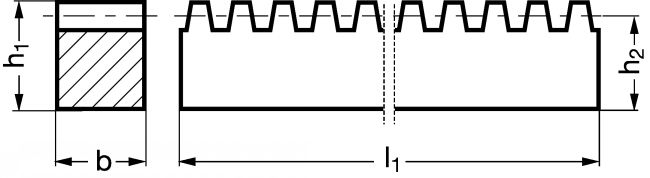

- Flèche maxi sur ligne primitive :
. l1=500 : 0,03mm,
. l1=1000 : 0,05mm,
- Tolérance sur largeur : 0/-0,05mm.
Utilisation
- Pour roue cylindrique droite de précision A1-317,A1-327 et A1-347.
- Toutes les crémaillères à partir du module 1,5, à l'exception des longueurs de 500mm, sont sectionnées pour pouvoir être aboutées.
Aide au montage
- Pour abouter une crémaillère se reporter au schéma et conseils dans les généralités page.
