GEAR RACKS, STEEL AND STAINLESS STEEL, WITH METRICAL PITCH 5 MM AND 10 MM INOXYDABLE (Model : B2-CPMX)

B2-CPMX GEAR RACKS, STEEL AND STAINLESS STEEL, WITH METRICAL PITCH 5 MM AND 10 MM INOXYDABLE

Photos

Dessins techniques

Information

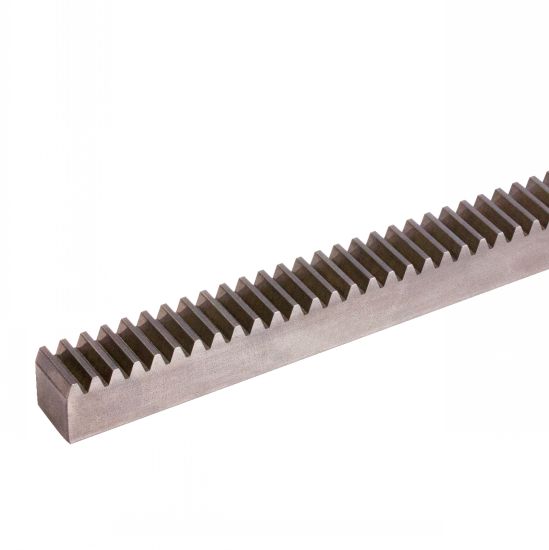

Crémaillère à pas métrique rectangulaire à denture droite inoxydable - modèle B2-CPMX

Matière
- Acier C45KG.
- Acier inoxydable 1.4305
Caractéristiques
- Les crémaillères en pas 10 mm, sauf longueur nominale 500 mm, sont sectionnées pour pouvoir être aboutées.
- Qualité de denture : 8d25 DIN 3967.
- Angle de pression : 20º.
- Les crémaillères sont dentées à l'aide d'une fraiseuse verticale, ce qui engendre des tolérances négatives.

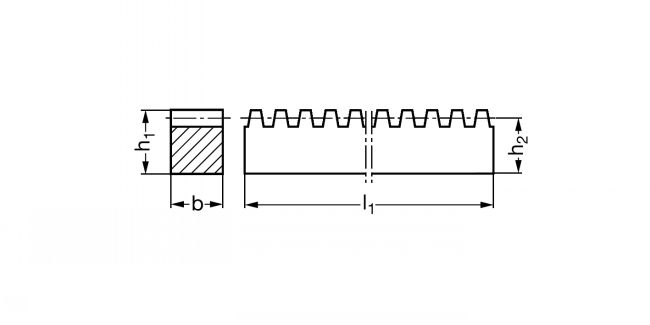

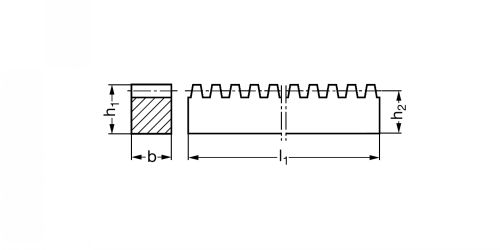

- Dimensions h1 et h2 : -0,2 mm / pas 5 mm, -0,3 mm / pas 10 mm.
- Voir conseils aboutage page généralités.
Sur demande
- Autres longueurs.

Quantity

CAD
+
CAD
NC
NC
B2-CPMX-05-250
250
15
15
13,4
0,39
5
CAD
NC
NC
B2-CPMX-05-500
500
15
15
13,4
0,78
5
CAD
NC
NC
B2-CPMX-05-1000
1000
15
15
13,4
1,55
5
CAD
NC
NC
B2-CPMX-05-2000
2000
15
15
13,4
3,1
5
CAD
NC
NC
B2-CPMX-10-250
250
30
30
26,8
1,59
10
CAD
NC
NC
B2-CPMX-10-500
500
30
30
26,8
3,17
10
CAD
NC
NC
B2-CPMX-10-1000
1000
30
30
26,8
6,27
10
CAD
NC
NC
B2-CPMX-10-2000
2000
30
30
26,8
12,43
10
