GEAR RACKS, STEEL - MODULE 0,5 TO 8MM MODULE 0,5 À 10,0 (Model : A1-57/571)

Crémaillère en acier Module 0,5 à 8,0 - modèle A1-57/571

Matières

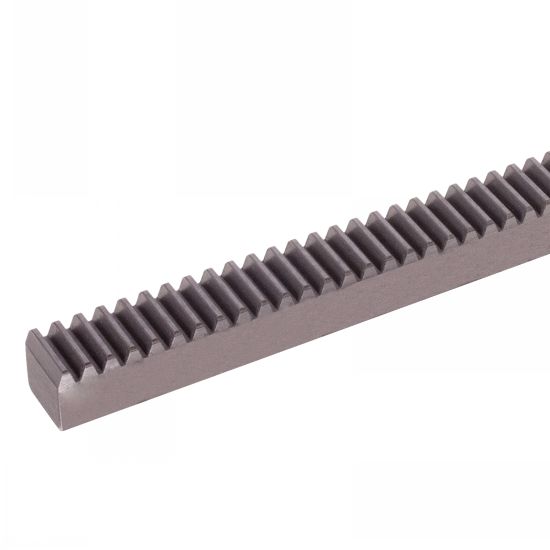

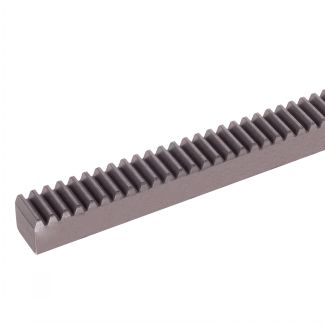

- A1-57 : Acier C45KG,

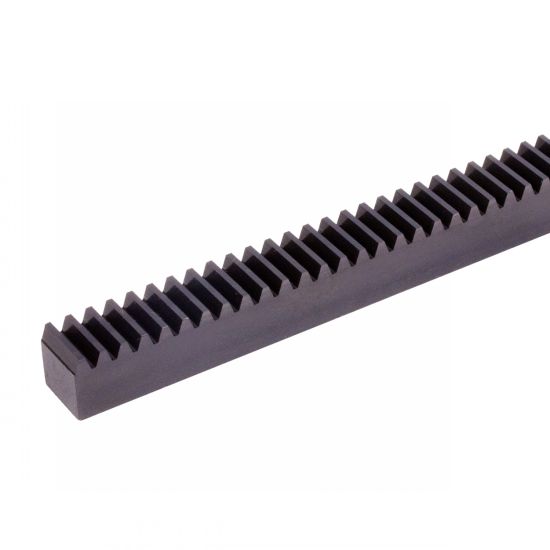

- A1-571 : Acier C43.
- Acier à clavettes : A1-57-05-4 et A1-57-07-5.
- Acier St37K : A1-57-11-7.
Caractéristiques
- Denture droite fraisée.
- A1-57 : Qualité de denture 8d25 din 3962 3967 3968.
- A1-571 : Qualité de denture 9.
- Angle de pression : 20°.

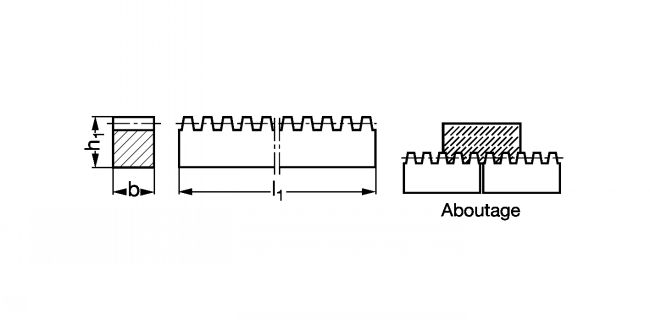

- Tolérances h1 :
. h1 de 10 à 20 : 0/-0,2,
. h1 de 30 à 40 : 0/-0,3,
. h1 de 50 à 80 : 0/-0,4.
Utilisation
- Toutes les crémaillères à partir du module 2, à l'exception des longueurs de 500mm, sont sectionnées pour pouvoir être aboutées.
Aide au montage.
- Pour abouter une crémaillère se reporter au schéma et conseils dans les généralités page.
Sur demande
- Denture traitée.
