CORPS COUPLEUR ISO C ALUMINIUM FEMELLE (Model : H70-05-C-F)

H70-05-C-F CORPS COUPLEUR ISO C ALUMINIUM FEMELLE

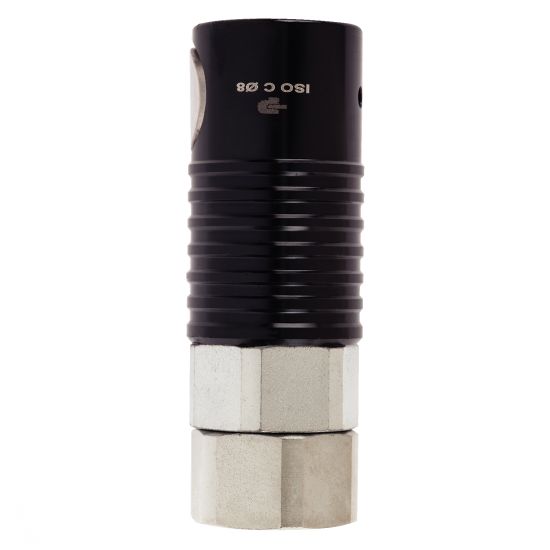

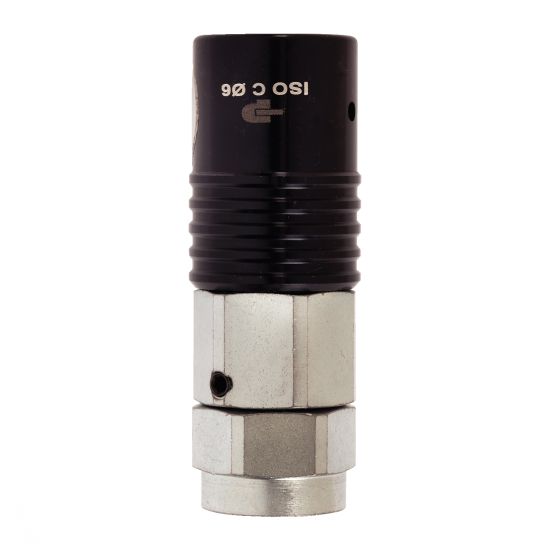

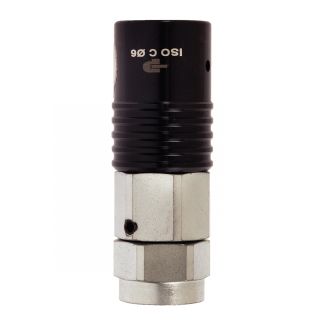

Photos

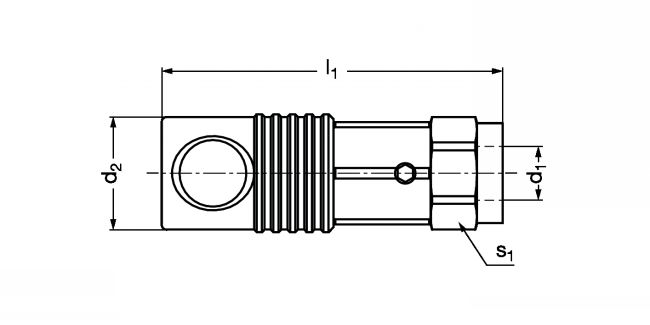

Dessins techniques

Information

Corps coupleur ISO C aluminium femelle - modèle H70-05-C-F

Matières
- Corps : aluminium anodisé. Laiton nickelé.
- Embout : Acier nickelé.
- Joint : NBR.

Utilisation

- Plage de pression de service : 2 à 12 bars (ne convient pas au vide).
- Norme ISO 6150C.
- Température : -20°C à +100°C.
- Passage :
. 6 mm, débit 810 l/min à 6 bars,
. 8 mm, débit 2100 l/min à 6 bars.
- Raccord de sécurité à décompression.

Caractéristiques

- Système à purge automatique.

Files

Quantity

CAD
+

D
NC
H70-05-C-6-1/4-F
6
1/4
23
66,4
20

D
NC
H70-05-C-6-3/8-F
6
3/8
23
67,4
20

D
NC
H70-05-C-6-1/2-F
6
1/2
23
70,4
24

NC
NC
H70-05-C-8-1/4-F
8
1/4
28
79,4
25

D
NC
H70-05-C-8-3/8-F
8
3/8
28
79,4
25

NC
NC
H70-05-C-8-1/2-F
8
1/2
28
82,4
25
