WORM DRIVE HOSE CLAMP WITH NON PERFORATED CLAMP TYPE TEC ACIER ZINGUÉ BLANC Acier zingué blanc (Model : H80-TEC)

Home » Products » Pneumatic Elements » Accessories » Hose clips » WORM DRIVE HOSE CLAMP WITH NON PERFORATED CLAMP TYPE TEC ACIER ZINGUÉ BLANC Acier zingué blanc (Model : H80-TEC)

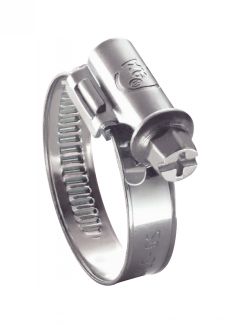

Photos

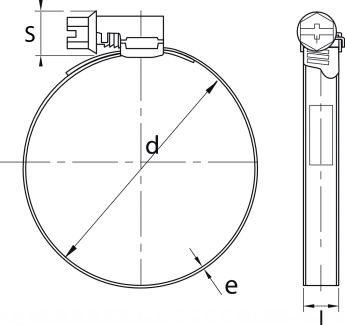

Dessins techniques

EXAMPLE OF ORDER :

Référence TEC9 08-12

Information

Recommended torque :

l = 9.2 / 08-12 à 90-110 = 4Nm
l = 12.2 / 16-27 à 140-160 = 5Nm

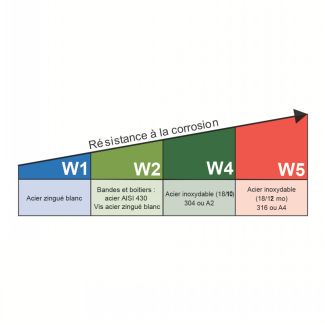

Salt spray test : 48h

Files

Schéma 0

Quantity



CAD

Avail. --------- All D NC

Price * ----------- All NC

Ref ---- All TEC9 8-12 TEC9 10-16 TEC9 12-22 TEC9 16-27 TEC9 20-32 TEC9 23-35 TEC9 25-40 TEC9 30-45 TEC9 35-50 TEC9 40-60 TEC9 50-70 TEC9 60-80 TEC9 70-90 TEC9 80-100 TEC9 90-110 TEC12 16-27 TEC12 20-32 TEC12 23-35 TEC12 25-40 TEC12 30-45 TEC12 35-50 TEC12 40-60 TEC12 50-70 TEC12 60-80 TEC12 70-90 TEC12 80-100 TEC12 90-110 TEC12 100-120 TEC12 110-130 TEC12 120-140 TEC12 130-150 TEC12 140-160

+

d (mm) --------- All 8-12 10-16 12-22 16-27 20-32 23-35 25-40 30-45 35-50 40-60 50-70 60-80 70-90 80-100 90-110 100-120 110-130 120-140 130-150 140-160

s (mm) --------- All 7

e (mm) --------- All 0,68 1,03

l (mm) --------- All 9,2 12,2

Poids (kg/100) ---------------------- All 1,300 1,400 1,500 1,600 1,800 2,000 2,200 2,500 2,600 2,800 2,300 2,900 3,100 3,200 3,600 3,700 4,000 4,200 4,400 4,700 4,900 5,100 5,700 5,800 6,000 6,200 6,500 6,800
