WORM DRIVE HOSE CLIPS PERFORATED BAND 8 OR 13MM BANDES ET BOITIER ACIER AISI 430 - VIS ACIER ZINGUÉ BLANC Bandes et boitier acier AISI 430 - vis acier zin. (Model : H80-PS)

Home » Products » Pneumatic Elements » Accessories » Hose clips » WORM DRIVE HOSE CLIPS PERFORATED BAND 8 OR 13MM BANDES ET BOITIER ACIER AISI 430 - VIS ACIER ZINGUÉ BLANC Bandes et boitier acier AISI 430 - vis acier zin. (Model : H80-PS)

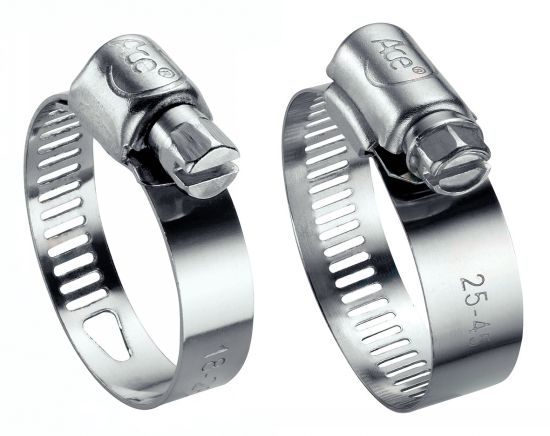

Photos

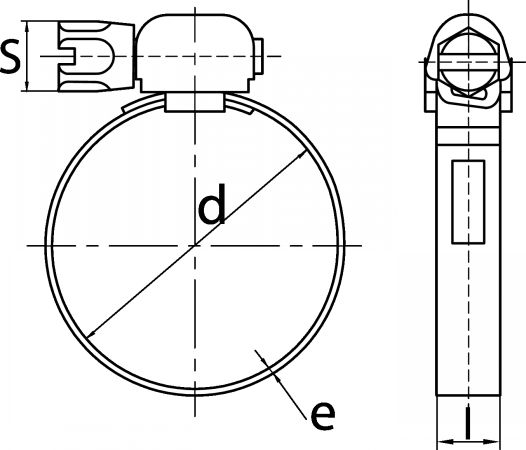

Dessins techniques

EXAMPLE OF ORDER :

Référence PS8 8-12

Information

WORM DRIVE HOSE CLAMPS PERFORATED BAND 8 OR 13MM

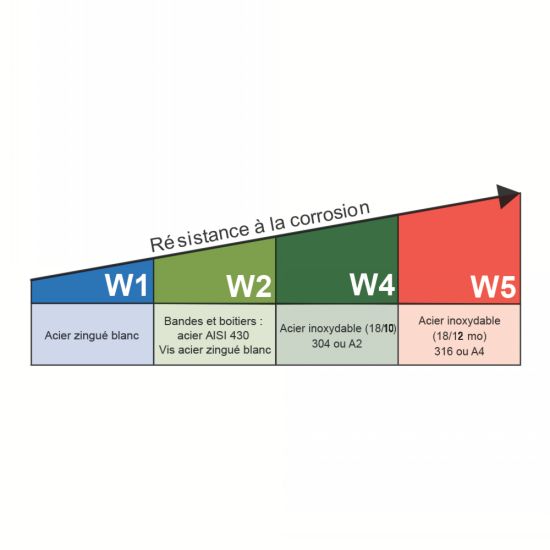

W2

HS code : 7326 9098

Recommended torque :

PS8 = 2.8Nm ;
PS13 from 14-22 to 18-28 = 4Nm and from 24-36 to 227-247 = 5Nm

Salt spray test : 72h

Files

Schéma 0

Quantity



CAD

Avail. --------- All D NC

Price * ----------- All NC

Ref ---- All PS8 8-12 PS8 10-16 PS8 14-24 PS8 18-28 PS8 24-36 PS8 25-45 PS8 32-52 PS8 40-60 PS8 47-67 PS8 62-82 PS13 14-22 PS13 18-28 PS13 24-36 PS13 25-45 PS13 32-52 PS13 40-60 PS13 47-67 PS13 62-82 PS13 77-97 PS13 92-112 PS13 107-127 PS13 122-142 PS13 137-157 PS13 152-172 PS13 167-187 PS13 182-202 PS13 197-217 PS13 212-232 PS13 227-247

+

d (mm) --------- All 8-12 10-16 14-24 18-28 24-36 25-45 32-52 40-60 47-67 62-82 14-22 77-97 92-112 107-127 122-142 137-157 152-172 167-187 182-202 197-217 212-232 227-247

s (mm) --------- All 6,4 8

e (mm) --------- All 0,53 0,63

l (mm) --------- All 8,15 12,85

Poids (kg/100) ---------------------- All 0,680 0,700 0,840 0,890 0,980 1,100 1,220 1,340 1,460 1,580 1,840 1,940 2,040 2,280 2,420 2,600 2,760 3,060 3,260 3,500 3,700 3,860 4,000 4,500 6,500 7,000 7,100 7,500 7,800



D

NC

PS8 8-12

8-12

6,4

0,53

8,15

0,680



D

NC

PS8 10-16

10-16

6,4

0,63

8,15

0,700



D

NC

PS8 14-24

14-24

6,4

0,63

8,15

0,840



D

NC

PS8 18-28

18-28

6,4

0,63

8,15

0,890



D

NC

PS8 24-36

24-36

6,4

0,63

8,15

0,980



D

NC

PS8 25-45

25-45

6,4

0,63

8,15

1,100



D

NC

PS8 32-52

32-52

6,4

0,63

8,15

1,220



D

NC

PS8 40-60

40-60

6,4

0,63

8,15

1,340



D

NC

PS8 47-67

47-67

6,4

0,63

8,15

1,460



NC

NC

PS8 62-82

62-82

6,4

0,63

8,15

1,580



NC

NC

PS13 14-22

14-22

8

0,63

12,85

1,840



D

NC

PS13 18-28

18-28

8

0,63

12,85

1,940



D

NC

PS13 24-36

24-36

8

0,63

12,85

2,040



D

NC

PS13 25-45

25-45

8

0,63

12,85

2,280



D

NC

PS13 32-52

32-52

8

0,63

12,85

2,420



D

NC

PS13 40-60

40-60

8

0,63

12,85

2,600



NC

NC

PS13 47-67

47-67

8

0,63

12,85

2,760



D

NC

PS13 62-82

62-82

8

0,63

12,85

3,060



D

NC

PS13 77-97

77-97

8

0,63

12,85

3,260



D

NC

PS13 92-112

92-112

8

0,63

12,85

3,500



D

NC

PS13 107-127

107-127

8

0,63

12,85

3,700



NC

NC

PS13 122-142

122-142

8

0,63

12,85

3,860



NC

NC

PS13 137-157

137-157

8

0,63

12,85

4,000



D

NC

PS13 152-172

152-172

8

0,63

12,85

4,500



NC

NC

PS13 167-187

167-187

8

0,63

12,85

6,500



NC

NC

PS13 182-202

182-202

8

0,63

12,85

7,000



NC

NC

PS13 197-217

197-217

8

0,63

12,85

7,100



NC

NC

PS13 212-232

212-232

8

0,63

12,85

7,500



NC

NC

PS13 227-247

227-247

8

0,63

12,85

7,800
