WORM DRIVE HOSE CLIPS PERFORATED BAND 8 OR 13MM ACIER INOXYDABLE 304 OU A2 Acier inoxydable 304 ou A2 (Model : H80-PSS)

H80-PSS WORM DRIVE HOSE CLIPS PERFORATED BAND 8 OR 13MM ACIER INOXYDABLE 304 OU A2 Acier inoxydable 304 ou A2

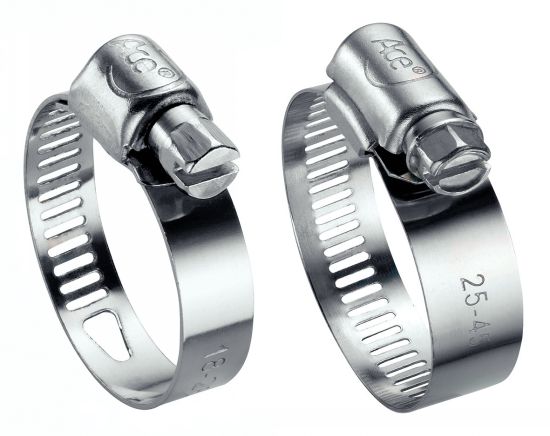

Photos

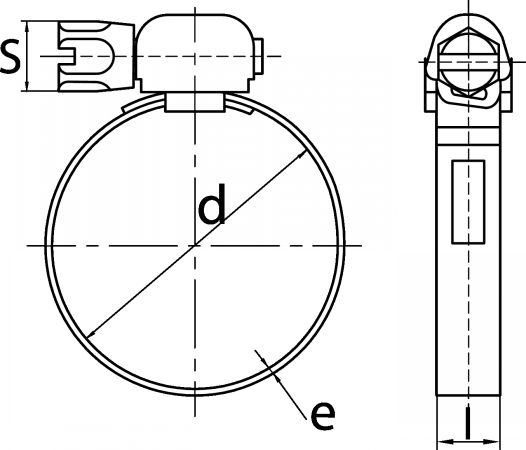

Dessins techniques

Information

Recommended torque :

PSS8 = 2.8Nm ;
PSS13 from 14-22 to 18-28 = 4Nm and from 24-36 to 227-247 = 5Nm

Files

Quantity

CAD
+

D
NC
PSS8 8-12
8-12
6,4
0,53
8,15
0,680

D
NC
PSS8 10-16
10-16
6,4
0,63
8,15
0,700

D
NC
PSS8 14-24
14-24
6,4
0,63
8,15
0,840

D
NC
PSS8 18-28
18-28
6,4
0,63
8,15
0,890

D
NC
PSS8 24-36
24-36
6,4
0,63
8,15
0,980

NC
NC
PSS8 25-45
25-45
6,4
0,63
8,15
1,100

D
NC
PSS8 32-52
32-52
6,4
0,63
8,15
1,220

D
NC
PSS8 40-60
40-60
6,4
0,63
8,15
1,340

D
NC
PSS8 47-67
47-67
6,4
0,63
8,15
1,460

D
NC
PSS8 62-82
62-82
6,4
0,63
8,15
1,580

D
NC
PSS13 14-22
14-22
8
0,63
12,85
1,840

D
NC
PSS13 18-28
18-28
8
0,63
12,85
1,940

D
NC
PSS13 24-36
24-36
8
0,63
12,85
2,040

D
NC
PSS13 25-45
25-45
8
0,63
12,85
2,280

NC
NC
PSS13 32-52
32-52
8
0,63
12,85
2,420

NC
NC
PSS13 40-60
40-60
8
0,63
12,85
2,600

D
NC
PSS13 47-67
47-67
8
0,63
12,85
2,760

D
NC
PSS13 62-82
62-82
8
0,63
12,85
3,060

NC
NC
PSS13 77-97
77-97
8
0,63
12,85
3,260

NC
NC
PSS13 92-112
92-112
8
0,63
12,85
3,500

D
NC
PSS13 107-127
107-127
8
0,63
12,85
3,700

D
NC
PSS13 122-142
122-142
8
0,63
12,85
3,860

NC
NC
PSS13 137-157
137-157
8
0,63
12,85
4,000

NC
NC
PSS13 152-172
152-172
8
0,63
12,85
6,400

NC
NC
PSS13 167-187
167-187
8
0,63
12,85
7,000

NC
NC
PSS13 188-202
188-202
8
0,63
12,85
8,000

NC
NC
PSS13 197-217
197-217
8
0,63
12,85
9,000

NC
NC
PSS13 212-232
212-232
8
0,63
12,85
10,000

NC
NC
PSS13 227-247
227-247
8
0,63
12,85
11,000
