EXTERNAL RETAINING RINGS DIN 471 - STAINLESS STEEL POUR ARBRE - EN ACIER INOXYDABLE (Model : F3-040)

F3-040 EXTERNAL RETAINING RINGS DIN 471 - STAINLESS STEEL POUR ARBRE - EN ACIER INOXYDABLE

Photos

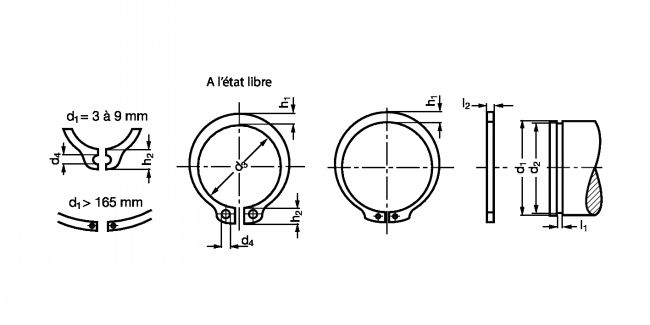

Dessins techniques

Information

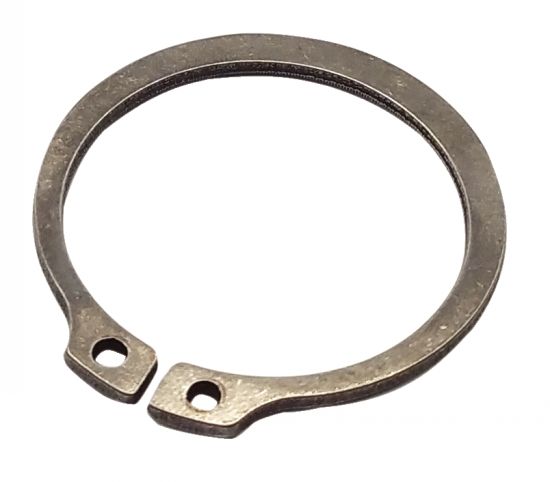

Segment d'arrêt DIN 471 pour arbre - en acier inoxydable - modèle F3-040

Matière
- Acier inoxydable .
Caractéristiques
- Les variantes standard d'oreilles et de formes, en fonction des plages de diamètres, sont présentées à titre indicatif. Elles dépendent des disponibilités réelles du fabricant.
Utilisation
- Segment d'arrêt universel.
- Transmet des efforts axiaux élevés entre l'élément machine exerçant la pression et la paroi de la gorge.
Sur demande
- Autres dimensions.

Quantity

CAD
+
CAD
D
NC
F3-040-5
5
4,8
4,7
1
0,70
0,60
1,1
2,5
-0,05
-0,04
CAD
D
NC
F3-040-6
6
5,7
5,6
1,2
0,80
0,70
1,3
2,7
-0,05
-0,04
CAD
D
NC
F3-040-7
7
6,7
6,5
1,2
0,90
0,80
1,4
3,1
-0,05
-0,06
CAD
D
NC
F3-040-8
8
7,6
7,4
1,2
0,90
0,80
1,5
3,2
-0,05
-0,06
CAD
D
NC
F3-040-10
10
9,6
9,3
1,5
1,10
1
1,8
3,3
-0,06
-0,11
CAD
D
NC
F3-040-11
11
10,5
10,2
1,5
1,10
1
1,8
3,3
-0,06
-0,11
CAD
D
NC
F3-040-12
12
11,5
11
1,7
1,10
1
1,8
3,3
-0,06
-0,11
CAD
D
NC
F3-040-13
13
12,4
11,9
1,7
1,10
1
2
3,4
-0,06
-0,11
CAD
D
NC
F3-040-14
14
13,4
12,9
1,7
1,10
1
2,1
3,5
-0,06
-0,11
CAD
D
NC
F3-040-15
15
14,3
13,8
1,7
1,10
1
2,2
3,6
-0,06
-0,11
CAD
D
NC
F3-040-16
16
15,2
14,7
1,7
1,10
1
2,2
3,7
-0,06
-0,11
CAD
D
NC
F3-040-17
17
16,2
15,7
1,7
1,10
1
2,3
3,8
-0,06
-0,11
CAD
D
NC
F3-040-18
18
17
16,5
2
1,30
1,20
2,4
3,9
-0,06
-0,11
CAD
D
NC
F3-040-19
19
18
17,5
2
1,30
1,20
2,5
3,9
-0,06
-0,11
CAD
D
NC
F3-040-20
20
19
18,5
2
1,30
1,20
2,6
4
-0,06
-0,13
CAD
D
NC
F3-040-22
22
21
20,5
2
1,30
1,20
2,8
4,2
-0,06
-0,13
CAD
D
NC
F3-040-23
23
22
21,5
2
1,30
1,20
2,9
4,3
-0,06
-0,15
CAD
D
NC
F3-040-24
24
22,9
22,2
2
1,30
1,20
3
4,4
-0,06
-0,21
CAD
D
NC
F3-040-25
25
23,9
23,2
2
1,30
1,20
3
4,4
-0,06
-0,21
CAD
D
NC
F3-040-26
26
24,9
24,2
2
1,30
1,20
3,1
4,5
-0,06
-0,21
CAD
D
NC
F3-040-28
28
26,6
25,9
2
1,60
1,50
3,2
4,7
-0,06
-0,21
CAD
D
NC
F3-040-30
30
28,6
27,9
2
1,60
1,50
3,5
5
-0,06
-0,21
CAD
D
NC
F3-040-32
32
30,3
29,6
2,5
1,60
1,50
3,6
5,2
-0,06
-0,25
CAD
D
NC
F3-040-34
34
32,3
31,5
2,5
1,60
1,50
3,8
5,4
-0,06
-0,25
CAD
D
NC
F3-040-35
35
33
32,2
2,5
1,60
1,50
3,9
5,6
-0,06
-0,25
CAD
D
NC
F3-040-36
36
34
33,2
2,5
1,85
1,75
4
5,6
-0,06
-0,25
CAD
D
NC
F3-040-38
38
36
35,2
2,5
1,85
1,75
4,2
5,8
-0,06
-0,25
CAD
D
NC
F3-040-40
40
37,5
36,5
2,5
1,85
1,75
4,4
6
-0,06
-0,25
CAD
D
NC
F3-040-42
42
39,5
38,5
2,5
1,85
1,75
4,5
6,5
-0,06
-0,25
CAD
D
NC
F3-040-45
45
42,5
41,5
2,5
1,85
1,75
4,7
6,7
-0,06
-0,25
CAD
D
NC
F3-040-50
50
47
45,8
2,5
2,15
2
5,1
6,9
-0,07
-0,25
CAD
D
NC
F3-040-55
55
52
50,8
2,5
2,15
2
5,4
7,2
-0,07
-0,3
CAD
D
NC
F3-040-60
60
57
55,8
2,5
2,15
2
5,8
7,4
-0,07
-0,3
CAD
D
NC
F3-040-65
65
62
60,8
3
2,65
2,50
6,3
7,8
-0,07
-0,3
CAD
D
NC
F3-040-70
70
67
65,5
3
2,65
2,50
6,6
8,1
-0,07
-0,3
CAD
D
NC
F3-040-75
75
72
70,5
3
2,65
2,50
7
8,4
-0,07
-0,3
CAD
D
NC
F3-040-80
80
76,5
74,5
3
2,65
2,50
7,4
8,6
-0,07
-0,3
CAD
D
NC
F3-040-85
85
81,5
79,5
3,5
3,15
3
7,8
8,7
-0,08
-0,35
CAD
NC
NC
F3-040-90
90
86,5
84,5
3,5
3,15
3
8,2
8,8
-0,08
-0,35
CAD
D
NC
F3-040-95
95
91,5
89,5
3,5
3,15
3
8,6
9,4
-0,08
-0,35
CAD
NC
NC
F3-040-100
100
96,5
94,5
3,5
3,15
3
9
9,6
-0,08
-0,35
