CLEVIS JOINTS AVEC TOURILLON EN POLYMÈRE (Model : C1-664)

C1-664 CLEVIS JOINTS AVEC TOURILLON EN POLYMÈRE

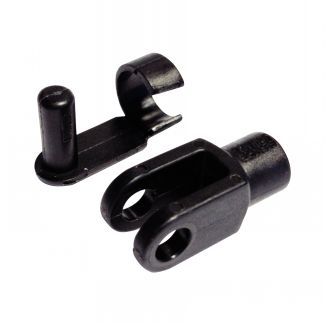

Photos

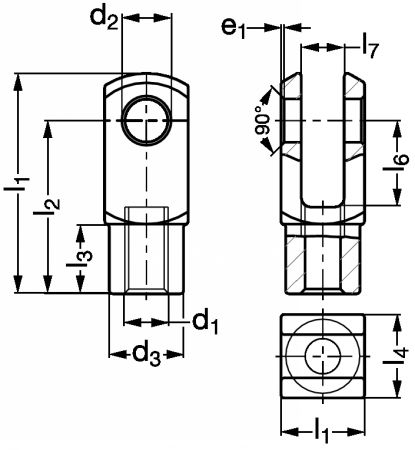

Dessins techniques

Information

Chape de tringlerie avec tourillon en polymère - modèle C1-664

Matière
- Mélange de thermoplastique, de fibres et de lubrifiants solides.
Caractéristiques
- Chape avec tourillon.
- Fonctionnement à sec, exempt d'entretien.
- Force de traction élevée.
- Insensible aux vibrations.
- Léger.
- Résistant à la corrosion.
- Insensible à la saleté et aux poussières.
Utilisation
- Température de fonctionnement : -30°C +80°C.

Quantity

CAD
+

D
NC
C1-664-04-16-7
Pas à droite
21
16
6
8
8
8
4
M4
4
8
0,5
1,3

D
NC
C1-664-05-24-7
Pas à droite
30,6
24
9
12
12
12
6
M5
5
10
0,5
2,3

NC
NC
C1-664-06-24-7
Pas à droite
30,6
24
9
12
12
12
6
M6
6
10
0,5
3,9

NC
NC
C1-664-08-32-7
Pas à droite
41,6
32
12
16
16
16
8
M8
8
14
0,5
9,1

NC
NC
C1-664-10-40-7
Pas à droite
51,3
40
15
20
20
24
10
M10
10
18
0,5
18,2

NC
NC
C1-664-12-48-7
Pas à droite
61,3
48
18
24
24
24
12
M12
12
20
0,5
28,6

NC
NC
C1-664-16-64-7
Pas à droite
81,9
64
24
32
32
32
16
M16
16
26
1
61,8

NC
NC
C1-664-04-16-8
Pas à gauche
21
16
6
8
8
8
4
M4
4
8
0,5
1,3

NC
NC
C1-664-05-24-8
Pas à gauche
30,6
24
9
12
12
12
6
M5
5
10
0,5
2,3

NC
NC
C1-664-06-24-8
Pas à gauche
30,6
24
9
12
12
12
6
M6
6
10
0,5
3,9

NC
NC
C1-664-08-32-8
Pas à gauche
41,6
32
12
16
16
16
8
M8
8
14
0,5
9,1

NC
NC
C1-664-10-40-8
Pas à gauche
51,3
40
15
20
20
24
10
M10
10
18
0,5
18,2

NC
NC
C1-664-12-48-8
Pas à gauche
61,3
48
18
24
24
24
12
M12
12
20
0,5
28,6

NC
NC
C1-664-16-64-8
Pas à gauche
81,9
64
24
32
32
32
16
M16
16
26
1
61,8

* tolérance filet 6H
