SINGLE-STRAND ROLLER CHAINS STANDARD ET MAILLONS (Model : A2-01)

A2-01 SINGLE-STRAND ROLLER CHAINS STANDARD ET MAILLONS

Photos

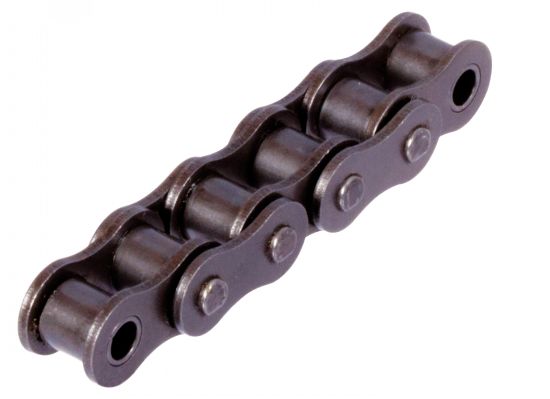

Chaîne à rouleaux simple en acier

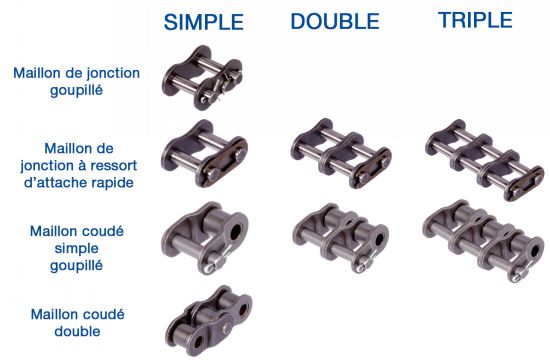

Maillons

Dessins techniques

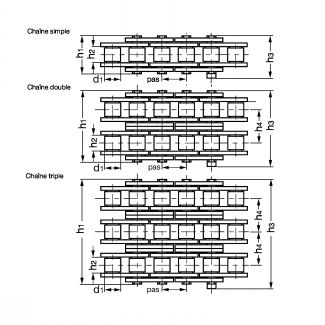

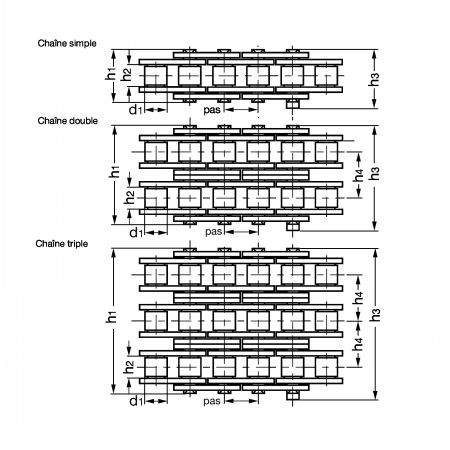

Chaîne à rouleaux simple en acier - Plan
See related products
Direct Transmission
EXAMPLE OF ORDER : Référence
A2-01-02

Information

Chaîne à rouleaux simple en acier standard et maillons - modèle A2-01

Matière
- Acier.

Caractéristiques
- A partir de la chaîne 06B1 :
. Rouleaux pleins extrudés à froid
. Grenaillage de précontrainte.
- Chaîne prétensionée à 30% de la résistance à la traction en usine.
- Chaîne prélubrifiée en usine.
- Charges de rupture supérieures à la norme.
- Chaîne de transmission selon norme BS-DIN ISO 606 .
- Conditionnement par rouleaux de 5 mètres.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A2-01-02
Norme d'usine
4
Chaîne
2,5
7
2,7
7,9
-
1,8
0,08
CAD
D
NC
A2-01-03
03-1
5
Chaîne
3,2
7,4
2,5
9,9
-
2
0,1
CAD
D
NC
A2-01-04
04-1
6
Chaîne
4
7,4
2,8
10,3
-
3
0,12
CAD
D
NC
A2-01-05
05 B-1
8
Chaîne
5
8,2
3
11,7
-
5
0,18
CAD
D
NC
A2-01-06
06 B-1
9,525
Chaîne
6,35
13,15
5,72
16,8
-
10,4
0,41
CAD
D
NC
A2-01-08
08 B-1
12,7
Chaîne
8,51
17
7,75
20,9
-
18
0,68
CAD
D
NC
A2-01-10
10 B-1
15,875
Chaîne
10,2
19,6
9,65
23,7
-
22,4
0,91
CAD
D
NC
A2-01-12
12 B-1
19,05
Chaîne
12,07
22,7
11,68
27,3
-
29
1,12
CAD
D
NC
A2-01-16
16 B-1
25,4
Chaîne
15,88
36,1
17,02
41,5
-
60
2,64
CAD
D
NC
A2-01-20
20 B-1
31,75
Chaîne
19,05
43,2
19,56
49,3
-
95
3,68
CAD
D
NC
A2-01-24
24 B-1
38,1
Chaîne
25,4
53,1
25,4
59,7
-
160
7,05
CAD
NC
NC
A2-01-28
28 B-1
44,45
Chaîne
27,94
65,1
30,99
72,5
-
200
8,96
CAD
NC
NC
A2-01-32
32 B-1
50,8
Chaîne
29,21
63,6
30,99
71,5
-
250
10
CAD
D
NC
A2-07-02-10
Norme d'usine
4
Maillon de jonction goupillé







CAD
D
NC
A2-07-20-10
20 B-1
31,75
Maillon de jonction goupillé







CAD
D
NC
A2-07-24-10
24 B-1
38,1
Maillon de jonction goupillé







CAD
NC
NC
A2-07-28-10
28 B-1
44,45
Maillon de jonction goupillé







CAD
NC
NC
A2-07-32-10
32 B-1
50,8
Maillon de jonction goupillé







CAD
D
NC
A2-07-03-11
03-1
5
Maillon attache rapide







CAD
D
NC
A2-07-04-11
04-1
6
Maillon attache rapide







CAD
D
NC
A2-07-05-11
05 B-1
8
Maillon attache rapide







CAD
D
NC
A2-07-06-11
06 B-1
9,525
Maillon attache rapide







CAD
D
NC
A2-07-08-11
08 B-1
12,7
Maillon attache rapide







CAD
D
NC
A2-07-10-11
10 B-1
15,875
Maillon attache rapide







CAD
D
NC
A2-07-12-11
12 B-1
19,05
Maillon attache rapide







CAD
D
NC
A2-07-16-11
16 B-1
25,4
Maillon attache rapide







CAD
D
NC
A2-07-06-12
06 B-1
9,525
Maillon coudé simple goupillé







CAD
D
NC
A2-07-08-12
08 B-1
12,7
Maillon coudé simple goupillé







CAD
D
NC
A2-07-10-12
10 B-1
15,875
Maillon coudé simple goupillé







CAD
D
NC
A2-07-12-12
12 B-1
19,05
Maillon coudé simple goupillé







CAD
D
NC
A2-07-16-12
16 B-1
25,4
Maillon coudé simple goupillé







CAD
D
NC
A2-07-20-12
20 B-1
31,75
Maillon coudé simple goupillé







CAD
NC
NC
A2-07-24-12
24 B-1
38,1
Maillon coudé simple goupillé







CAD
NC
NC
A2-07-28-12
28 B-1
44,45
Maillon coudé simple goupillé







CAD
D
NC
A2-07-32-12
32 B-1
50,8
Maillon coudé simple goupillé







CAD
D
NC
A2-07-04-15
04-1
6
Maillon coudé double







CAD
D
NC
A2-07-05-15
05 B-1
8
Maillon coudé double








Conditionnement par rouleau de 5 mètres.
