CLAMPING ELEMENTS - MANUAL POUR GUIDAGE B23-GB4E/NS (Model : B21-GB4A-BP/NS)

B21-GB4A-BP/NS CLAMPING ELEMENTS - MANUAL POUR GUIDAGE B23-GB4E/NS

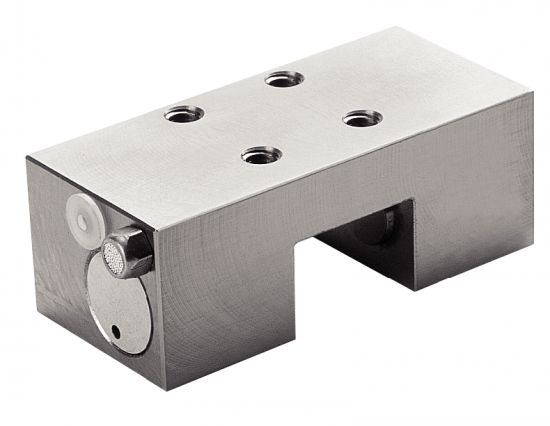

Photos

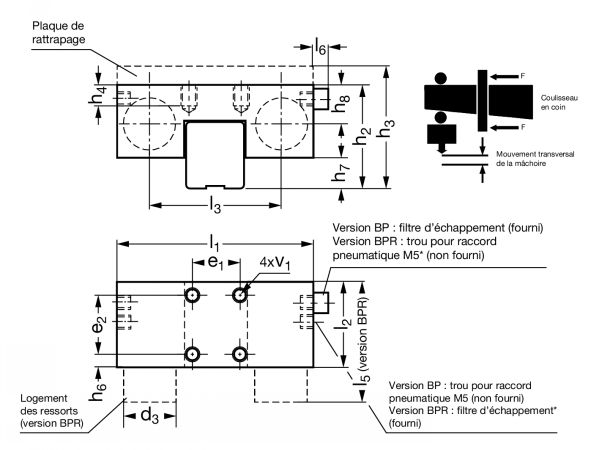

Dessins techniques

Information

UTILISATION
- Bloquer en position les pièces mobiles guidées sur les rails.
- Exemples d'applications : bridage de tables de machines, butées d'axes réglables.

AVANTAGES
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2000 N).
- Absence de contraintes directes sur les chariots de guidage.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

PRINCIPE
Version B21-GB4A -BP
- La mise en pression pneumatique (5,5 à 6 bar) serre les mâchoires du bloqueur contre le rail.
Version B21-GB4A -BPR
- Les mâchoires exercent à l' aide des ressorts un blocage permanent. La mise en pression pneumatique (5,5 à 6 bar) permet le desserrage.

Les bloqueurs ne sont pas des dispositifs de freinage : ils ne doivent être actionnés qu'à l'arrêt (mode statique).

Quantity

CAD
+
CAD
D
NC
B21-GB4A-15-BP/NS
55
39
-
-
5
24
-
4,5
15,5
2,5
-
-
15
15
M4
650
B23-GB4E-15-N/NS
CAD
NC
NC
B21-GB4A-15-BPH/NS
55
39
-
-
5
24
28
4,5
15,5
2,5
-
-
15
15
M4
650
B23-GB4E-15-H/NS
CAD
NC
NC
B21-GB4A-20-BP/NS
66
39
-
-
6
30
-
5,5
5
4,5
-
-
20
20
M5
1000
B23-GB4E-20-N/NS ou -NL/NS
CAD
NC
NC
B21-GB4A-20-BPH/NS
66
39
-
-
6
30
-
5,5
5
4,5
-
-
20
20
M5
1000
B23-GB4E-20-H/NS
CAD
D
NC
B21-GB4A-25-BP/NS
75
35
-
-
5
34
36
8
5
6
-
-
20
20
M6
1200
B23-GB4E-25-N/NS ou -NL/NS ou -NEL/NS
CAD
D
NC
B21-GB4A-25-BPH/NS
75
35
-
-
5
34
40
8
5
6
-
-
20
20
M6
1200
B23-GB4E-25-H/NS
CAD
D
NC
B21-GB4A-30-BP/NS
90
39
-
-
5
42
-
10
8,5
7
-
-
22
22
M8
1750
B23-GB4E-30-N/NS ou ?NL/NS ou ?NEL/NS
CAD
NC
NC
B21-GB4A-30-BPH/NS
90
39
-
-
5
42
45
10
8,5
7
-
-
22
22
M8
1750
B23-GB4E-30-H/NS
CAD
NC
NC
B21-GB4A-35-BP/NS
100
39
-
-
5
44
48
10
7,5
7,5
-
-
24
24
M8
2000
B23-GB4E-35-N/NS ou -NL/NS ou -NEL/NS
CAD
NC
NC
B21-GB4A-35-BPH/NS
100
39
-
-
5
44
55
10
7,5
7,5
-
-
24
24
M8
2000
B23-GB4E-35-H/NS
CAD
NC
NC
B21-GB4A-45-BP/NS
120
49
-
-
5
54
60
15
11,5
10,5
-
-
26
26
M10
2250
B23-GB4E-45-N/NS ou -NL/NS ou -NEL/NS
CAD
NC
NC
B21-GB4A-45-BPH/NS
120
49
-
-
5
54
70
15
11,5
10,5
-
-
26
26
M10
2250
B23-GB4E-45-H/NS

1. Lorsque cette cote est renseignée, le bloqueur est fourni avec une plaque de rattrapage permettant d'être à la même hauteur que celle du guidage correspondant (cote h1 du tableau).
2. La force de maintien indiquée est valable pour le couple de serrage de la manette donné.
