B21-GB4A-BP/HN CLAMPING ELEMENTS - PNEUMATIC POUR GUIDAGE B23-GB4E/HN
Information

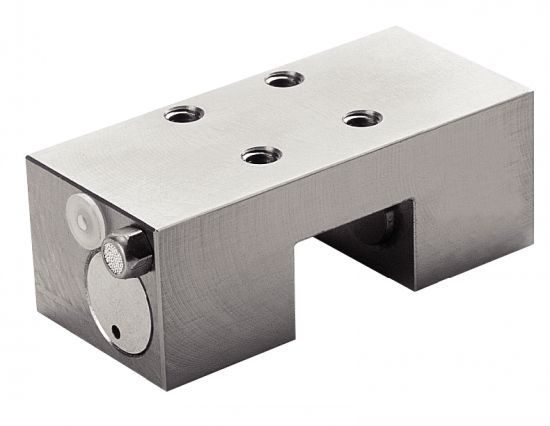

Bloqueur pneumatique pour guidage B23-GB4E/HN - modèle B21-GB4A-BP/HN
UTILISATION
- Bloquer en position les pièces mobiles guidées sur les rails.
- Exemples d'applications : bridage de tables de machines, butées d'axes réglables.
AVANTAGES
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2000 N).
- Absence de contraintes directes sur les chariots de guidage.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

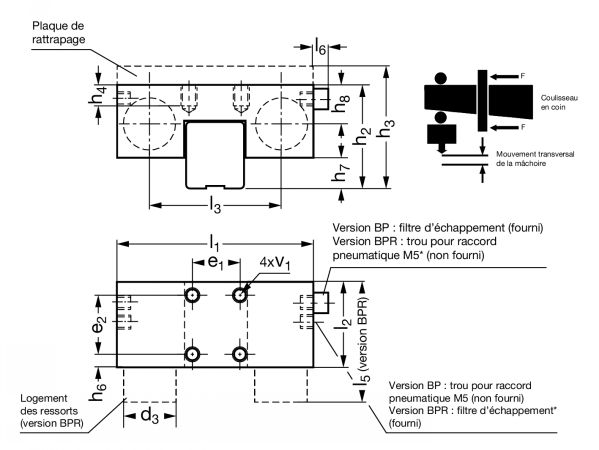

PRINCIPE
Version B21-GB4A -BP/HN
- La mise en pression pneumatique (5,5 à 6 bar) serre les mâchoires du bloqueur contre le rail.
Les bloqueurs ne sont pas des dispositifs de freinage: ils ne doivent être actionnés qu'à l'arrêt (mode statique).
