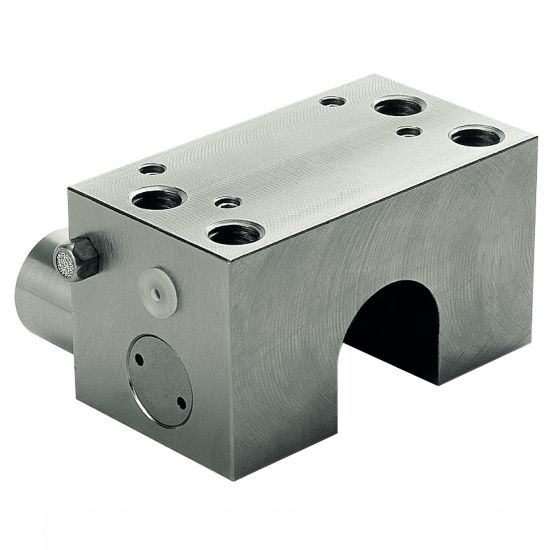

PNEUMATIC CLAMPING PAR PRESSION (Model : B7-BQA-BP)

Bloqueur pneumatique pour arbre Par pression - modèle B7-BQA-BP

Utilisation
- Bloquer en position les pièces mobiles guidées sur les arbres.
- Exemples d'applications : bridage de tables de machines, butées d'axes réglables, blocages d'axes verticaux hors énergie (version BPR),

Avantages
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2250 N).
- Absence de contraintes directes sur les guidages.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

Les bloqueurs ne sont pas des dispositifs de freinage : ils ne doivent être actionnés qu'à l'arrêt (mode statique).

Principe
Version B7-BQA -BP
- La mise en pression pneumatique (5,5 à 6 bar) serre les mâchoires du bloqueur contre l'arbre.
Version B7-BQA -BPR
- Les mâchoires exercent à l'aide des ressorts un blocage permanent.
La mise en pression pneumatique (5,5 à 6 bar) permet le desserrage.
