BALL TRANSFER UNIT - FLANGE FIXING UNIT (Model : B1-10)

B1-10 BALL TRANSFER UNIT - FLANGE FIXING UNIT

Photos

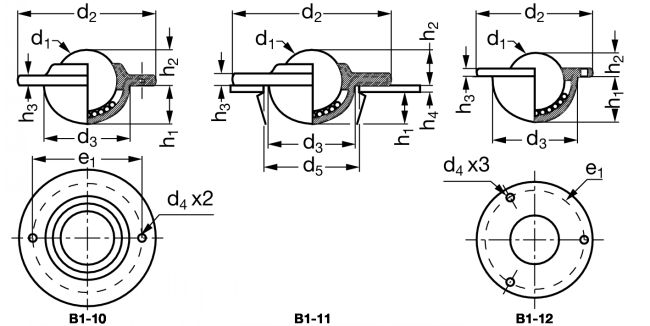

Dessins techniques

Information

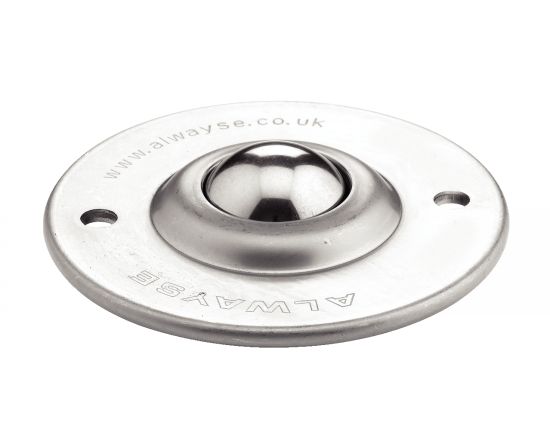

Bille porteuse saturne - modèle B1-10

Matière
- Billes :
. acier cémenté 60-66RC.
. acier inoxydable AISI 1420 (42-58HRC).
. nylon 66.
- Boîtier (cuvette et couvercle) :
. acier zingué embouti.
. acier inoxydable AISI 304.
Caractéristiques
- Billes livrées prélubrifiées ne nécessitant aucun entretien. Sauf pour modèle en bille nylon
Utilisation
- En montage inversé (bille en bas) les capacités de charges sont fortement minorées (nous consulter) .
- Vitesse d'avancement maxi : 1 m/s pour les billes acier et inox et 0,25 m/s pour les billes nylon.
- Température : de - 30°C à +70°C en service continu, +100°C en service intermittent.

Lecture Billes porteuses Alwayse

Quantity

CAD
+

D
NC
B1-10-12-13
Acier
Acier
12,7
31
19,2
2,8
20
8,2
7
2,6
-
2
24
8

D
NC
B1-10-19-13
Acier
Acier
19
61
29,1
5,1
30
12
10
3,2
-
2
44,5
25

D
NC
B1-10-19-15
Inox
Inox
19
61
29,1
5,1
30
12
10
3,2
-
2
44,5
25

D
NC
B1-10-25-13-56
Acier
Acier
25,4
56
34,7
4,5
35,5
14,6
14,6
4
-
2
45,5
55

D
NC
B1-10-25-14-56
Nylon
Acier
25,4
56
34,7
4,5
35,5
14,6
14,6
4
-
2
45,5
25

D
NC
B1-10-25-16-56
Inox
Acier
25,4
56
34,7
4,5
35,5
14,6
14,6
4
-
2
45,5
55

D
NC
B1-10-25-15-56
Inox
Inox
25,4
56
34,7
4,5
35,5
14,6
14,6
4
-
2
45,5
55

D
NC
B1-10-25-13
Acier
Acier
25,4
73
37,2
5,1
38,1
15,8
14,2
3,5
-
2
55,6
55

D
NC
B1-10-25-15
Inox
Inox
25,4
73
37,2
5,1
38,1
15,8
14,2
3,5
-
2
55,6
55

D
NC
B1-10-32-13
Acier
Acier
31,7
73,7
45,5
5,1
46,5
19,9
16,2
4,2
-
2
58,7
125

D
NC
B1-10-32-15
Inox
Inox
31,7
73,7
45,5
5,1
46,5
19,9
16,2
4,2
-
2
58,7
125

D
NC
B1-10-32-16
Inox
Acier
31,7
73,7
45,5
5,1
46,5
19,9
16,2
4,2
-
2
58,7
125

D
NC
B1-10-40-13
Acier
Acier
39,7
89
55,6
7
56,5
24,6
21,4
6
-
2
70
140

NC
NC
B1-10-50-13
Acier
Acier
50,8
120,7
75,3
8
76,5
30,2
28,3
6,3
-
3
92
340

1. Diamètre du trou d'encastrement.
