QUICK CLAMPING SHAFT COLLAR À SERRAGE RAPIDE (Model : F2-36)

F2-36 QUICK CLAMPING SHAFT COLLAR À SERRAGE RAPIDE

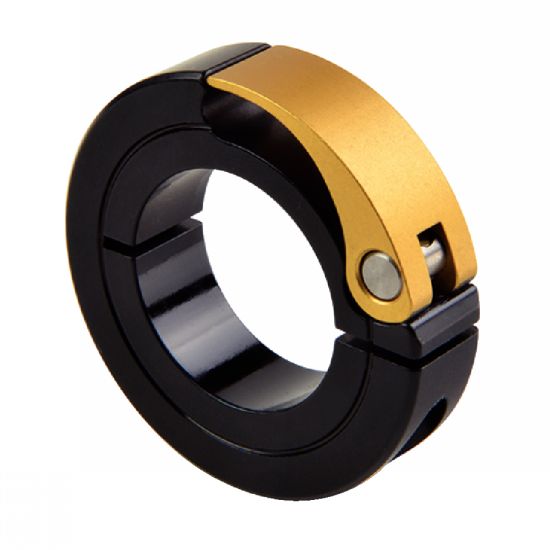

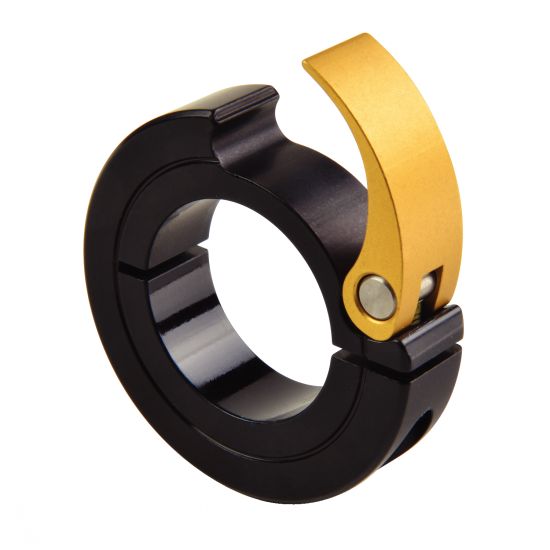

Photos

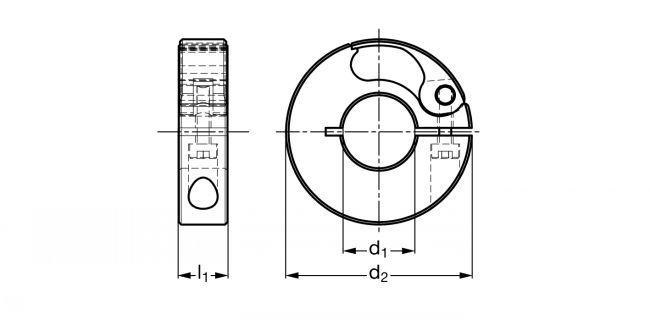

Dessins techniques

Information

Bague d'arrêt fendue en une partie à serrage rapide - modèle F2-36

MATIERE
- Bague : Aluminium 6061-T651.
- Poignée : Aluminium 6063-T651.
- Axe et visserie : Acier inoxydable 18/8 (AISI 300).

CARACTERISTIQUES
- Tolérance :
. l1 : -0,254 / +0,076 mm
. d1 : +0,012 / +0,050 mm
- Tolérance de perpendicularité entre l'alésage et la face de référence - Visserie selon DIN 912 12.9.

UTILISATION
- Faible inertie.
- Fixation sans outil.
- Conçue pour un ajustement rapide.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Température : -40°C à +90°C.

Quantity

CAD
+

NC
NC
F2-36-06
6
38
10
M3
133
267
25,4
CAD
NC
NC
F2-36-08
8
38
10
M3
133
267
2,3
CAD
D
NC
F2-36-10
10
38
10
M3
133
267
25,4
CAD
NC
NC
F2-36-12
12
38
10
M3
133
267
25,4
CAD
NC
NC
F2-36-14
14
38
10
M3
133
267
25,4

NC
NC
F2-36-15
15
38
10
M3
133
267
25,4
CAD
D
NC
F2-36-16
16
38
10
M3
133
267
25,4
CAD
D
NC
F2-36-20
20
50
13
M4
311
445
55,3
CAD
NC
NC
F2-36-25
25
50
13
M4
311
445
55,3
CAD
D
NC
F2-36-28
28
50
13
M4
311
445
55,3
CAD
D
NC
F2-36-30
30
50
13
M4
311
445
555,2
CAD
D
NC
F2-36-32
32
75
15
M5
467
534
125,2
CAD
D
NC
F2-36-35
35
75
15
M5
467
534
125,2

D
NC
F2-36-38
38
75
15
M5
467
534
125,2

D
NC
F2-36-40
40
100
19
M6
556
867
226,8

NC
NC
F2-36-42
42
100
19
M6
556
867
226,8

NC
NC
F2-36-45
45
100
19
M6
556
867
226,8

D
NC
F2-36-48
48
100
19
M6
556
867
226,8

NC
NC
F2-36-50
50
100
19
M6
556
867
226,8

NC
NC
F2-36-54
54
120
19
M6
890
1379
340,2

D
NC
F2-36-55
55
120
19
M6
890
1379
340,2

NC
NC
F2-36-60
60
120
19
M6
890
1379
340,2

NC
NC
F2-36-65
65
120
19
M6
890
1379
340,2

NC
NC
F2-36-70
70
120
19
M6
890
1379
340,2

D
NC
F2-36-75
75
120
19
M6
890
1379
340,2
