SHAFT COLLARS - CLAMP COLLARS SINGLE-SPLIT, STAINLESS STEEL EN ACIER INOXYDABLE 303 (Model : F2-380-LV)

F2-380-LV SHAFT COLLARS - CLAMP COLLARS SINGLE-SPLIT, STAINLESS STEEL EN ACIER INOXYDABLE 303

Photos

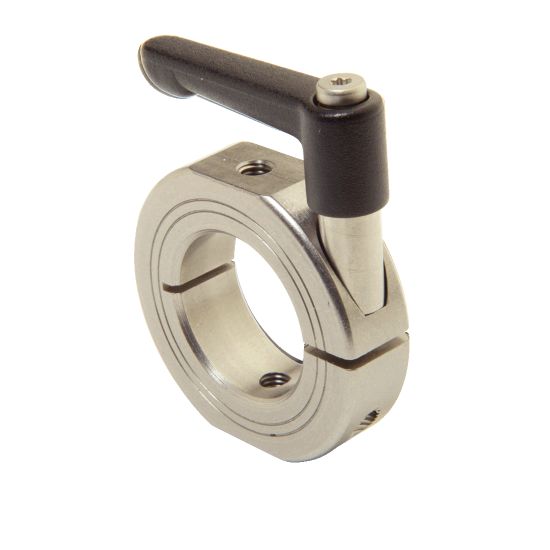

Bague d'arrêt fendue méplatée en une partie

Dessins techniques

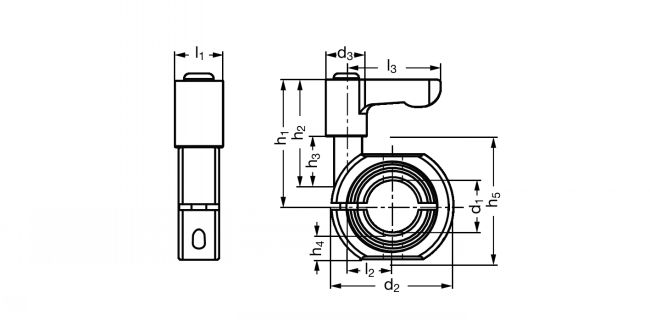

Bague d'arrêt fendue méplatée en une partie - Plan
Ruland
EXAMPLE OF ORDER : Référence
F2-320-11-LV

Information

Bague d'arrêt fendue méplatée en une partie - modèle F2-380-LV

MATIERE
- Bague : Acier inoxydable 303.
- Tige filetée et entretoise en inox 303.
- Poignée : Zinc.


CARACTERISTIQUES
- Tolérance :
. d1 : +0,012 / +0,050 mm

UTILISATION
- Faible inertie.
- Fixation sans outil.
- Conçue pour un ajustement rapide.

Files

Schéma 0

Quantity

CAD
+

NC
NC
F2-380-12-LV
12
28
13
13
30
10,01
32,2
32
12
6
24

NC
NC
F2-380-16-LV
16
34
13
13
30
12,5
35,2
35
15
7
30

NC
NC
F2-380-20-LV
20
40
13
15
45
14,73
38,8
38,5
18
8
36

NC
NC
F2-380-25-LV
25
45
13
15
45
17,5
38,8
38,5
18
8
41

NC
NC
F2-380-30-LV
30
54
13
15
45
21,49
40,8
40,5
20
10
50

NC
NC
F2-380-35-LV
35
57
13
15
45
23,24
40,8
40,5
20
7,5
50

NC
NC
F2-380-40-LV
40
60
13
15
45
24,99
40,8
40,5
20
7,5
55
