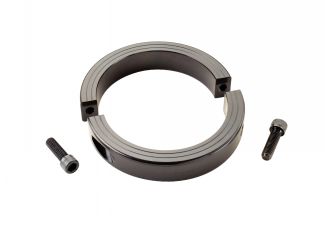

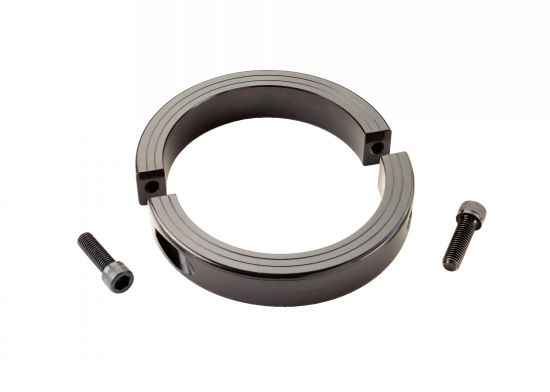

Photos

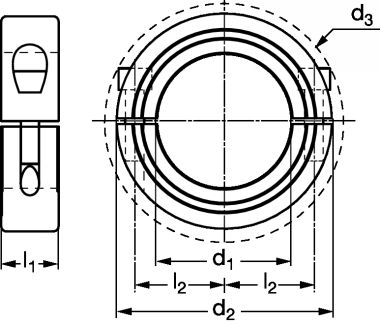

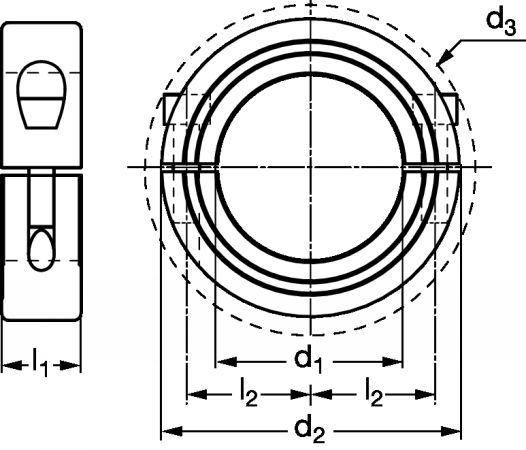

Dessins techniques

Information

Bague d'arrêt fendue en deux parties en acier gros diamètres - modèle F2-33

Matières
- Acier bruni 1215. Visserie acier bruni 1215.
Caractéristiques
- Tolérance de largeur : +0,076mm / -0,254mm.
- Tolérances d'alésage : +0,102mm / -0,000mm.
- Tolérance de perpendicularité entre l'alésage et la face de référence : - Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Répartition des forces de serrage sur l'arbre pour une plus grande capacité de charge axiale que les bagues à vis pointeau.
- Réajustement facile.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Température : -40°C à +175°C.
Sur demande
- Bague d'arrêt fendue en une partie en acier gros diamètres.
- Bague d'arrêt fendue en deux parties en acier inoxydable gros diamètres.

Quantity

CAD
+

NC
NC
F2-33-75
75
120
131,5
32
51,5
M12x40
1,61

NC
NC
F2-33-80
80
120
131,5
32
51,5
M12x40
1,46

NC
NC
F2-33-85
85
130
140,8
32
56,5
M12x40
1,77

D
NC
F2-33-90
90
130
140,8
32
56,5
M12x40
1,61

D
NC
F2-33-95
95
140
149,9
32
61,5
M12x40
1,94

D
NC
F2-33-100
100
140
149,9
32
61,5
M12x40
1,76

NC
NC
F2-33-105
105
150
159,2
32
66,5
M12x40
2,11

NC
NC
F2-33-110
110
150
159,2
32
66,5
M12x40
1,91

NC
NC
F2-33-115
115
160
168,5
32
71,5
M12x40
2,28

NC
NC
F2-33-120
120
160
168,5
32
71,5
M12x40
2,05

NC
NC
F2-33-125
125
170
177,9
32
76,5
M12x40
2,45

NC
NC
F2-33-130
130
170
177,9
32
76,5
M12x40
2,2

NC
NC
F2-33-135
135
180
187,4
32
81,5
M12x40
2,62

NC
NC
F2-33-140
140
180
187,4
32
81,5
M12x40
2,35

NC
NC
F2-33-145
145
190
196,9
32
86,5
M12x40
2,79

NC
NC
F2-33-150
150
190
196,9
32
86,5
M12x40
2,5
