SHAFT COLLARS - CLAMP COLLARS SINGLE-SPLIT, STEEL EN ACIER BRUNI (Model : F2-38)

F2-38 SHAFT COLLARS - CLAMP COLLARS SINGLE-SPLIT, STEEL EN ACIER BRUNI

Photos

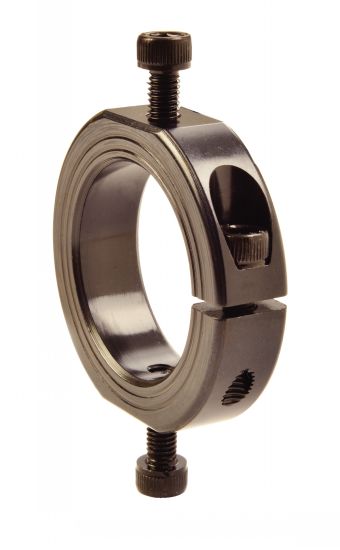

Bague d'arrêt fendue méplatée en une partie

Dessins techniques

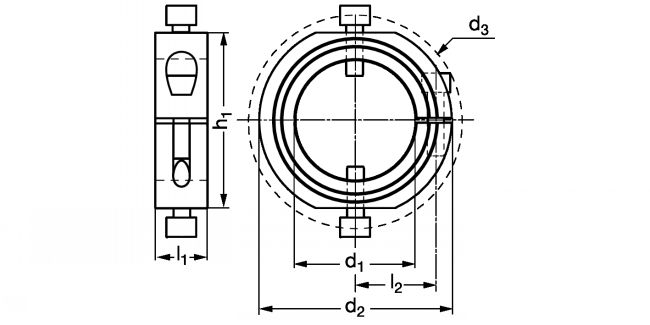

Bague d'arrêt fendue méplatée en une partie - Plan
See related products
Ruland
EXAMPLE OF ORDER : Référence
F2-38-10

Information

Bague d'arrêt fendue méplatée en une partie en acier bruni - modèle F2-38

Matières
- Acier bruni 1215. Visserie acier bruni 1215.
Caractéristiques
- Ne détériore pas l'arbre.
- Démontage et réajustement facile.
- Les deux méplats permettent le montage de composants solidaires des bagues d'arrêt.
- Tolérance alésage : +0,50mm / +0,12 mm.
- Tolérance largeur : +0,08mm / -0,25 mm.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
Utilisation
- Température : -40°C à +175°C.

Files

Schéma 0

Quantity

CAD
+

NC
NC
F2-38-10
10
24
26,3
9
-
20
M3x10
0,03

NC
NC
F2-38-12
12
28
32
11
-
24
M4x12
0,05

NC
NC
F2-38-16
16
34
39,3
13
-
30
M5x16
0,07

D
NC
F2-38-20
20
40
47,4
15
-
36
M6x16
0,11

NC
NC
F2-38-25
25
45
52,1
15
-
41
M6x16
0,13

NC
NC
F2-38-30
30
54
59,2
15
-
50
M6x18
0,18

NC
NC
F2-38-35
35
57
62,4
15
-
50
M6x18
0,18

NC
NC
F2-38-40
40
60
65,6
15
-
55
M6x18
0,18
