SHAFT COLLARS - CLAMP COLLARS SINGLE-SPLIT, ALUMINIUM EN ACIER INOXYDABLE (Model : F2-420)

F2-420 SHAFT COLLARS - CLAMP COLLARS SINGLE-SPLIT, ALUMINIUM EN ACIER INOXYDABLE

Photos

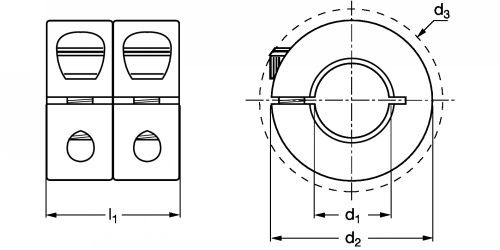

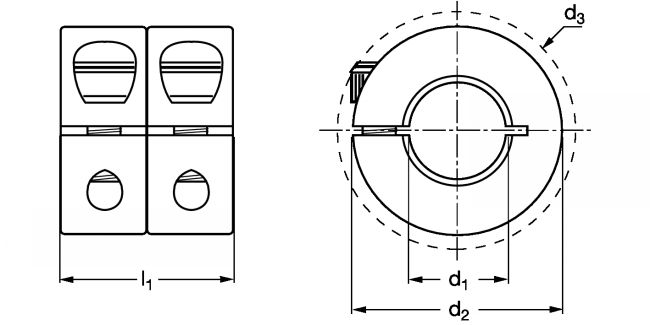

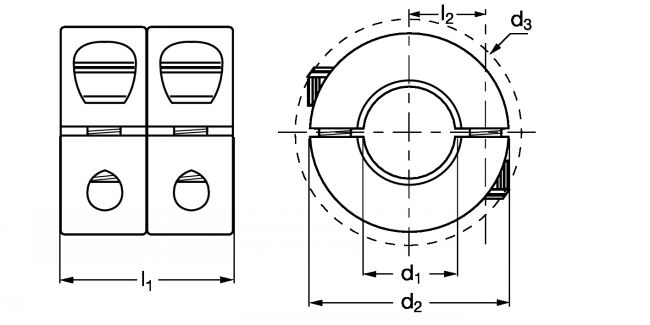

Dessins techniques

Information

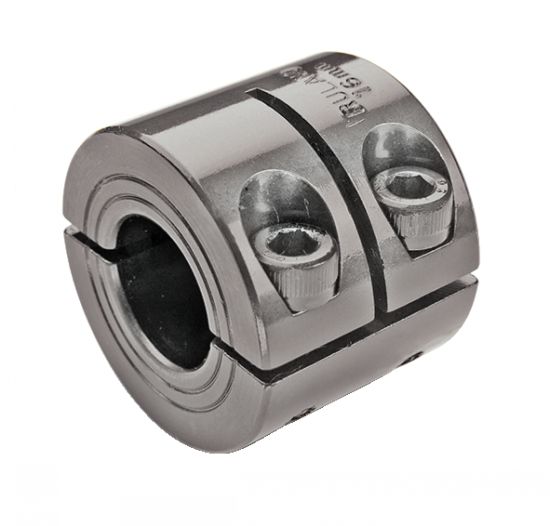

Bague d'arrêt double fendue en deux parties en acier inoxydable - modèle F2-420

Matières
- Acier inoxydable 1.4305 (AISI 303). Visserie inoxydable 18/8 (AISI 300).
Caractéristiques
- Tolérance de perpendicularité entre l'alésage et la face de référence : - Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Plus grande capacité de charge axiale que les bagues d'arrêt simple modèles F2-31 et F2-32.
- Tolérance largeur : +0,08 mm / -0,25 mm.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Peut également fonctionner comme un accouplement rigide court.
- Température : -40°C à +175°C.

Quantity

CAD
+
CAD
NC
NC
F2-420-06
6
16
20,7
20
M3x8
36,3
CAD
D
NC
F2-420-08
8
18
22,4
20
M3x8
72,6
CAD
NC
NC
F2-420-10
10
24
26
20
M3x10
108,9
CAD
NC
NC
F2-420-12
12
28
31,8
24
M4x12
90,7
CAD
NC
NC
F2-420-16
16
34
39,4
29
M5x16
108,4
CAD
D
NC
F2-420-20
20
40
46,4
33
M6x16
226,8
CAD
D
NC
F2-420-25
25
45
50,8
33
M6x16
263,1
