GUIDEWAYS (Model : B7-ASSW)

B7-ASSW GUIDEWAYS

Photos

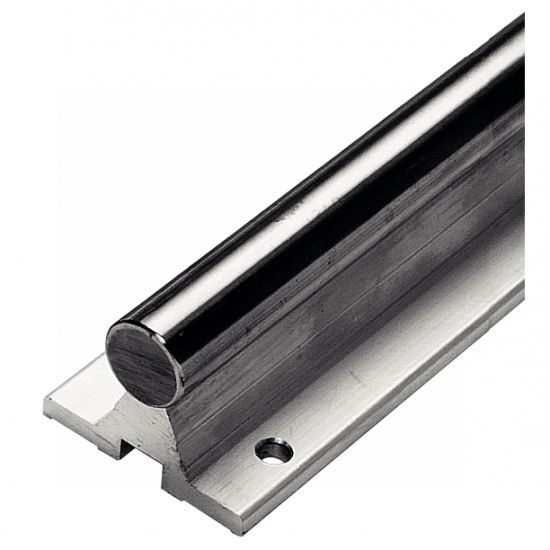

Arbre supporté standard

Dessins techniques

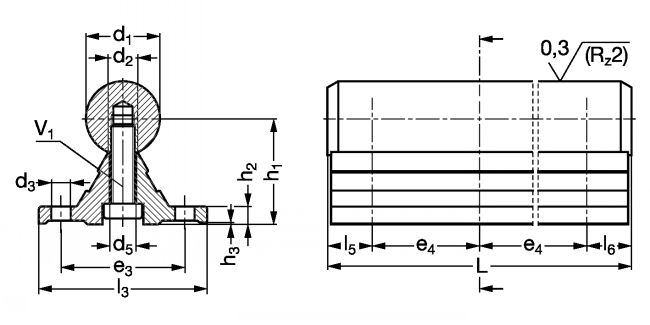

Arbre supporté standard - Plan
See related products
INA
EXAMPLE OF ORDER : Référence-L-l5/l6*
B7-ASSW-30-1450-50/80

Information

Arbre supporté standard - modèle B7-ASSW

Matières
- Support en aluminium
- Arbre en acier trempé rectifié (B6-W).

Exécution
- L'ensemble arbre + support est livré monté assemblé.
- Si L > L maxi, l'arbre est livré en plusieurs tronçons avec aboutage à tenon pour assemblage (forme d'usinage AT) ; les supports et la visserie sont alors livrés non montés.

Sur demande
- Arbre avec support de précision pour tolérance h1 constante ±0,02.
- Arbre chromé (B6-WV) réf. B7-ASSWV.
- Arbre inox 18%Cr (B6-WX) réf. B7-ASSWX.

Files
