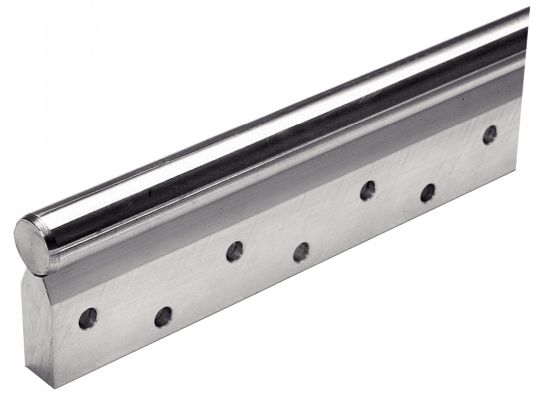

GUIDEWAYS (Model : B7-ASLW)

Arbre supporté à fixation latérale - modèle B7-ASLW

Matières
- Support latéral en aluminium avec trous lamés latéraux.
- Arbre en acier trempé rectifié (matière B6-W).

Exécution
- L'ensemble arbre + support est livré monté assemblé.

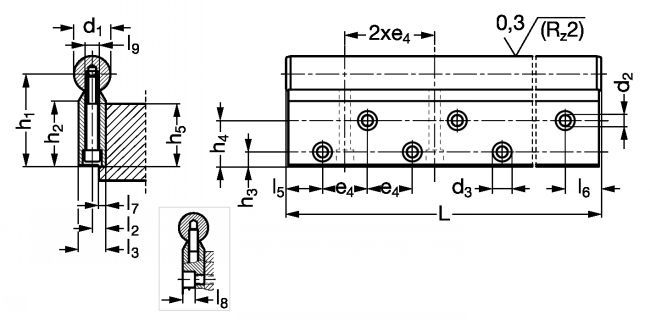

- Sans indications, l5 = l6 > ou = à 20 mm.
- Les supports sont en retrait de l'arbre de quelques millimètres à chaque extrémité pour faciliter le montage des douilles.
- Si L > L maxi, l'arbre est livré en plusieurs tronçons avec aboutage à tenon pour assemblage (forme d'usinage AT) ; les supports et la visserie sont alors livrés non montés.

Sur demande
- Arbre chromé (B6-WV) réf. B7-ASLWV.
- Arbre inox 18%Cr (B6-WX) réf. B7-ASLWX.
