Clamp Collar for Splined Hubs - DIN ISO 14 made of Red Brass

A1-883 CLAMP COLLAR FOR SPLINED HUBS - DIN ISO 14 MADE OF RED BRASS EN LAITON

Photos

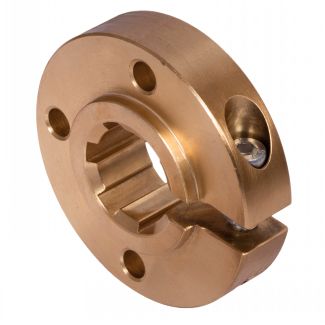

Anneau de serrage pour moyeu cannelé

Dessins techniques

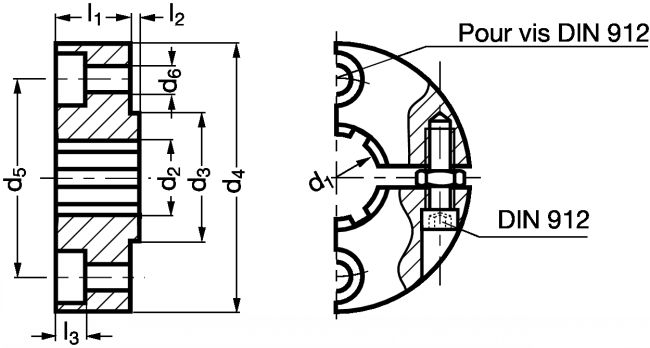

Anneau de serrage pour moyeu cannelé - Plan
T55-23201B
T55-62201B
Direct Transmission
EXAMPLE OF ORDER : Référence
A1-883-11

Information

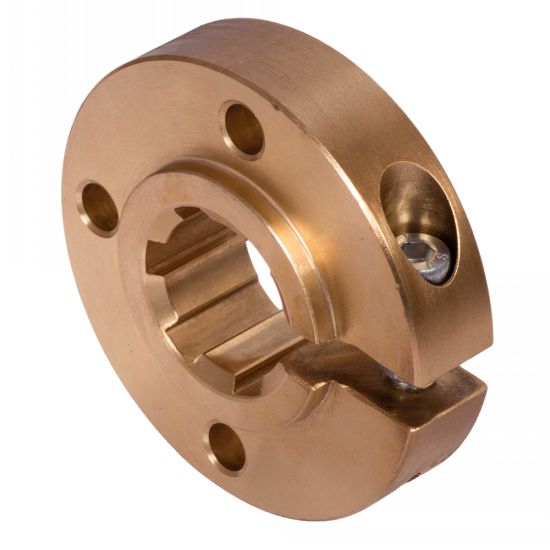

Anneau de serrage pour moyeu cannelé en laiton - modèle A1-883

Matière
- Laiton rouge Rg7 (GC-CuSn7ZnPb).
Caractéristiques
- Selon DIN ISO 14.
- Tolérance de concentricité d2 /d3 : 0,03mm.
Utilisation
- Ces anneaux de serrage, qui peuvent s'utiliser seuls, sont conçus pour être associés aux moyeux cannelés avec bride (A1-87), grâce au centrage d3.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
NC
NC
A1-883-11
KN 11 x 14
6
11
14
20
42
28
4,5
12
2
4,6
0,12
CAD
NC
NC
A1-883-13
KN 13 x 16
6
13
16
22
50
36
4,5
12
2
4,6
0,18
CAD
NC
NC
A1-883-16
KN 16 x 20
6
16
20
25
52
38
5,5
14
2
5,7
0,2
CAD
NC
NC
A1-883-18
KN 18 x 22
6
18
22
30
54
40
5,5
14
3
5,7
0,23
CAD
NC
NC
A1-883-21
KN 21 x 25
6
21
25
35
62
48
6,6
14
3
6,8
0,28
CAD
NC
NC
A1-883-23
KN 23 x 28
6
23
28
36
64
50
6,6
15
3
6,8
0,3
CAD
D
NC
A1-883-26
KN 26 x 32
6
26
32
40
70
56
6,6
15
3
6,8
0,4
CAD
NC
NC
A1-883-28
KN 28 x 34
6
28
34
46
78
60
9,0
18
3
9,0
0,54
CAD
NC
NC
A1-883-32
KN 32 x 38
8
32
38
50
82
65
9,0
18
3
9,0
0,62
CAD
D
NC
A1-883-36
KN 36 x 42
8
36
42
52
90
70
9,0
18
3
9,0
0,72
CAD
NC
NC
A1-883-42
KN 42 x 48
8
42
48
60
95
75
11,0
22
3
11,0
0,94
CAD
NC
NC
A1-883-46
KN 46 x 54
8
46
54
65
100
80
11,0
24
3
11,0
1,08
