Rigid coupling M

A5-M RIGID COUPLING M À MOYEUX EXPANSIBLES

Photos

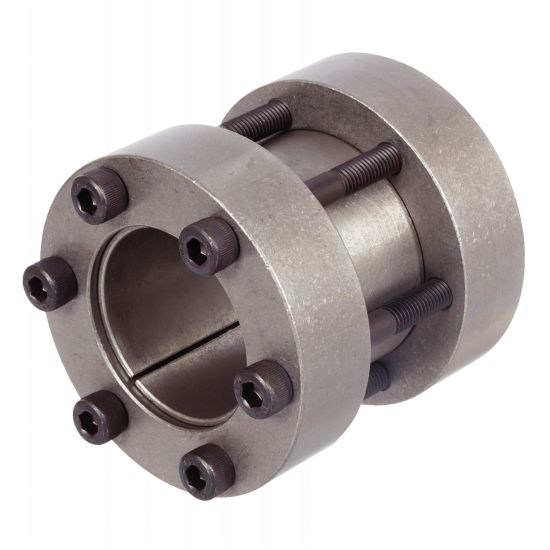

Accouplement rigide M

Dessins techniques

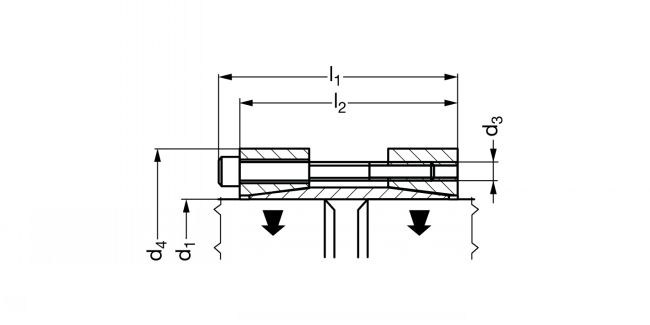

Accouplement rigide M - Plan
Pour le montage
Pour le montage
Direct Transmission
EXAMPLE OF ORDER : Référence
A5-M-20-50

Information

Accouplement rigide M à moyeux expansibles - modèle A5-M

Matière
- Acier.
Utilisation
- Pour la connexion de deux arbres.
- Pour couples transmissibles modérés.
- Facilité au montage et démontage.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+

D
NC
A5-M-20-50
20
M6
50
56
50
17
220
23

NC
NC
A5-M-24-55
24
M6
55
66
60
17
390
33

D
NC
A5-M-25-55
25
M6
55
66
60
17
400
33

NC
NC
A5-M-28-60
28
M6
60
66
60
17
390
29

D
NC
A5-M-30-60
30
M6
60
66
60
17
420
29

NC
NC
A5-M-35-75
35
M8
75
83
75
41
670
39

D
NC
A5-M-40-75
40
M8
75
83
75
41
760
39

NC
NC
A5-M-42-85
42
M8
85
93
85
41
1170
57

D
NC
A5-M-45-85
45
M8
85
93
85
41
1260
57

NC
NC
A5-M-48-90
48
M8
90
93
85
41
1360
57

D
NC
A5-M-50-90
50
M8
90
93
85
41
1400
57

NC
NC
A5-M-55-95
55
M8
95
93
85
41
2000
76

D
NC
A5-M-60-100
60
M8
100
93
85
41
2260
76

NC
NC
A5-M-65-105
65
M8
105
93
85
41
2500
77

NC
NC
A5-M-70-115
70
M10
115
110
100
83
3300
95

NC
NC
A5-M-75-120
75
M10
120
110
100
83
3500
95

NC
NC
A5-M-80-125
80
M10
125
110
100
75
3900
100

NC
NC
A5-M-90-136
90
M10
136
110
100
75
5100
113

NC
NC
A5-M-100-158
100
M12
158
132
120
130
8350
167

TS : couple maximum de serrage de vis.
T : couple maximum en Nm avec effort axial F = 0kN.
F : effort axial en Nm avec couple T = 0 Nm.
