Rigid coupling HB

A5-02 RIGID COUPLING HB

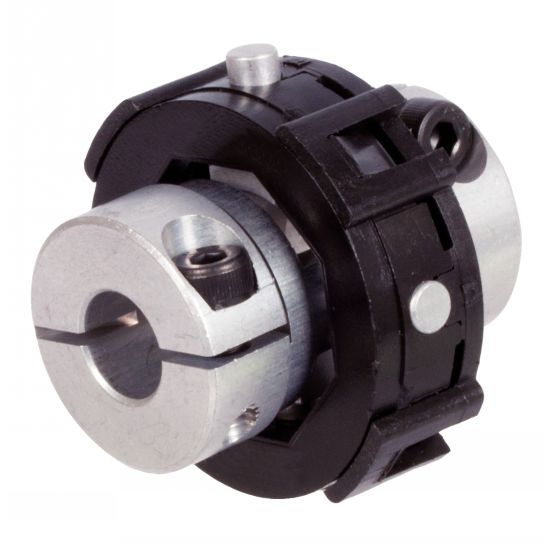

Photos

Accouplement rigide HB

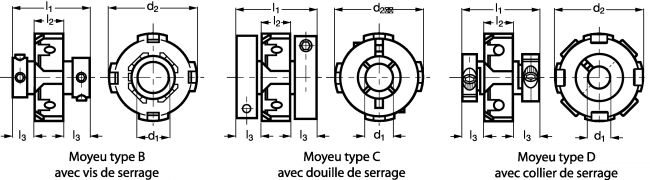

Dessins techniques

Accouplement rigide HB - Plan
Pour le montage
Direct Transmission
EXAMPLE OF ORDER : Référence
A5-01-12-41

Information

Accouplement rigide HB - modèle A5-02

Matières
- Moyeu pivotant : laiton ou alliage d' aluminium (selon taille).
- Anneau : acétal.
- Vis acier.
Caractéristiques
- Forme compacte.
- Caractéristiques techniques (voir feuille info).
- Isolé électriquement.
- Economique.
Utilisation
- Particulièrement adapté à la combinaison de désalignements radiaux et angulaires.
- Fonctionnement fiable, sans jeu, sans lubrification et de faible inertie.
- Température : -20°C à +60°C.

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
NC
NC
A5-02-3-19
C
3
19,1
19,1
5,1
7,0
6000
0,3
2
0,2
0
0,011
CAD
D
NC
A5-02-4-19
C
4
19,1
19,1
5,1
7,0
6000
0,3
2
0,2
0
0,011
CAD
NC
NC
A5-02-6-19
C
6
19,1
19,1
5,1
7,0
6000
0,3
2
0,2
0
0,011
CAD
NC
NC
A5-02-6-27
C
6
28,0
25,4
6,9
9,3
5000
1,7
2
0,2
0
0,026
CAD
NC
NC
A5-02-8-27
C
8
28,0
25,4
6,9
9,3
5000
1,7
2
0,2
0
0,026
CAD
NC
NC
A5-02-8-41
D
8
41,4
38,1
11,2
13,5
3000
3,5
2
0,2
0
0,04
CAD
NC
NC
A5-02-10-41
D
10
41,4
38,1
11,2
13,5
3000
3,5
2
0,25
0
0,04
CAD
NC
NC
A5-02-12-41
D
12
41,4
38,1
11,2
13,5
3000
3,5
2
0,25
0
0,04
CAD
NC
NC
A5-02-16-41
B
16
41,4
38,1
11,2
13,5
3000
3,5
2
0,25
0
0,04

1.Profondeur de d1 = l3.
