Elastic Couplings FL

A5-08 ELASTIC COUPLINGS FL

Photos

Accouplement à ressort FL

Dessins techniques

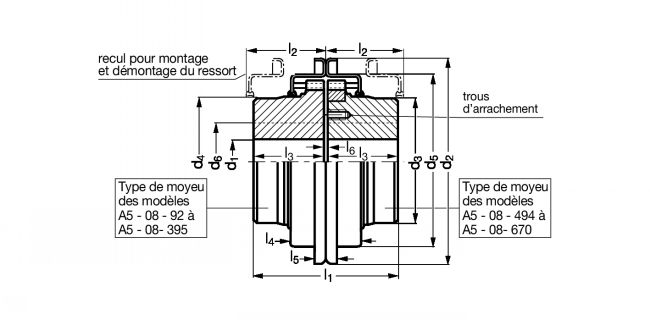

Accouplement à ressort FL - Plan
Pour le montage
Pour le montage
See related products
FLEXACIER
EXAMPLE OF ORDER : Référence
A5-08-92

Information

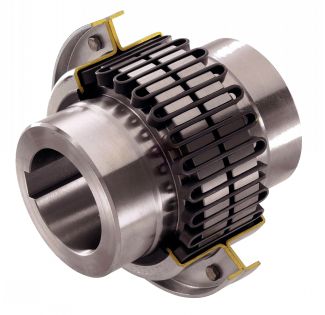

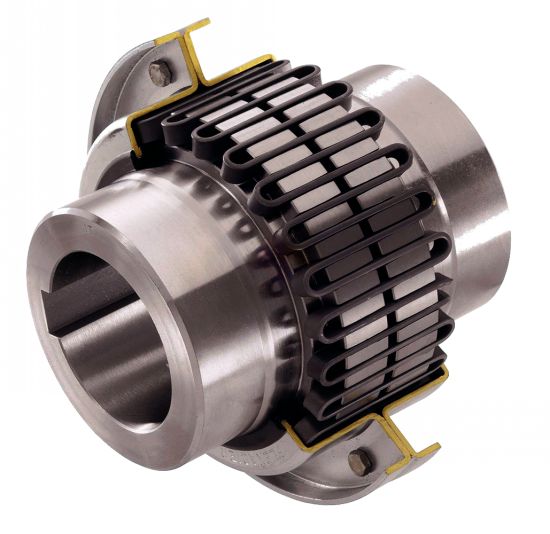

Accouplement à ressort FL - modèle A5-08

Matière
- Acier au chrome.
Utilisation
- Absorption des défauts d'alignement sans effort axial par glissement doux du ressort sur les moyeux.
- Montage et démontage du ressort sans déplacement axial des machines.
- Utilisation horizontale ou verticale.
Sur demande
- Moyeux longs.
- Ensemble boitier + joints + visserie.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
D
NC
A5-08-92
ZT
-
92
39
40,5
68
28
-
102
58
50
57
20
2 +1/-0,5
9
4500
-
1
1
0,0011
1,84
A5-081-92
CAD
D
NC
A5-08-130
000T
-
130
51
53
88
38
-
122
59
60
58
30
2 +1/-0,5
19
4500
-
1
1
0,0037
3,7
A5-081-130
CAD
D
NC
A5-08-158
00T
-
158
76
78,5
113
55
45
122
59
60
58
30
2 +2/-0,5
38
3650
4500
1
1
0,0105
6,6
A5-081-158
CAD
D
NC
A5-08-165
0T
-
165
76
78,5
120
55
45
122
78
60
77
30
2 +2/-0,5
95
3450
4500
2
1
0,0135
7,8
A5-081-165
CAD
D
NC
A5-08-200
1T
-
200
110,5
112,7
154
80
60
163
78
80
77
30
3 +1/-1
190
2640
4000
2
1
0,04
16,6
A5-081-200
CAD
D
NC
A5-08-250
2T
-
250
158
160,5
203
110
100
163
79
80
78
30
3 +1/-1
380
1880
3600
2
1
0,14
31
A5-081-250
CAD
NC
NC
A5-08-265
5T
30
265
146
148,5
212
105
90
223
125
110
123
36
3 +1/-1
850
1880
3200
4
2
0,20
42
A5-081-265
CAD
NC
NC
A5-08-307
9T
30
307
183
185,4
253
130
100
223
125
110
123
36
3 +1/-1
1250
1570
3000
4
2
0,45
63
A5-081-307
CAD
NC
NC
A5-08-395
16T
60
395
253
257
330
180
170
263
125
130
124
42
3 +1/-1
2400
1200
2500
4
2
1,5
125
A5-081-395
CAD
NC
NC
A5-08-494
28T
75
494
330
338
427
230
200
314
126
155
125
44
4 +2/-2
4800
920
2000
6
2
4,65
245
A5-081-494
CAD
NC
NC
A5-08-595
43T
85
595
330
338
522
230
220
364
126
180
125
50
4 +2/-2
7000
750
1500
8
2
8,25
327
A5-081-595
CAD
NC
NC
A5-08-595-1
70T
95
595
330
338
528
230
220
404
201
200
200
50
4 +2/-2
12000
750
1500
8
2
11,5
409
A5-081-595-1
CAD
NC
NC
A5-08-670
95T
105
670
380
388
598
270
250
464
201
230
206
50
4 +2/-2
16000
650
1250
8
2
20,25
579
A5-081-670

1. l1 avec l6 normal.
