Elastic Couplings PN

A5-071 - A5-07 ELASTIC COUPLINGS PN

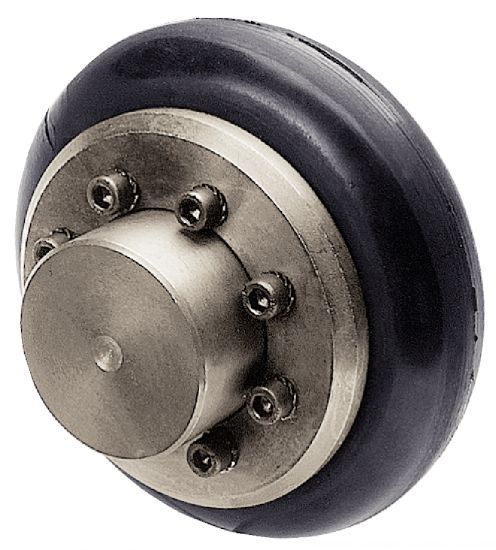

Photos

Accouplement élastique à bandage PN

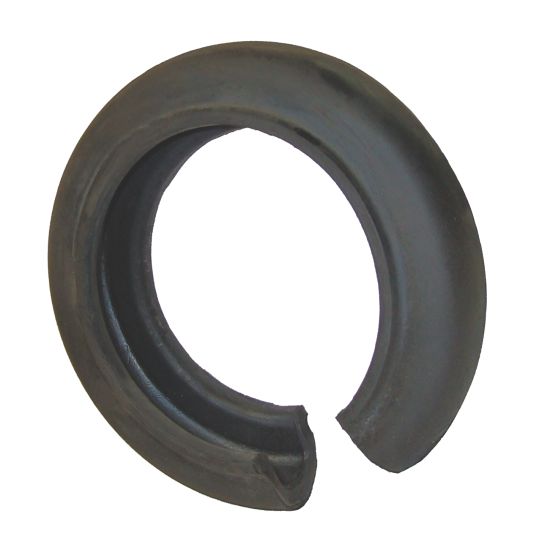

Bandage

Dessins techniques

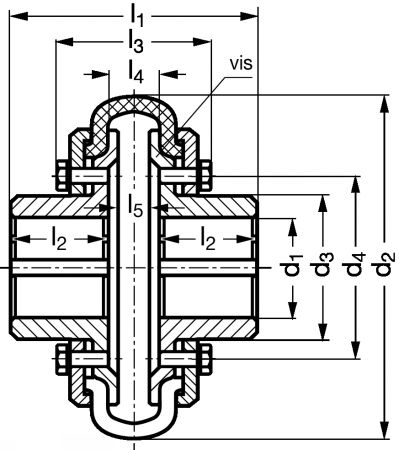

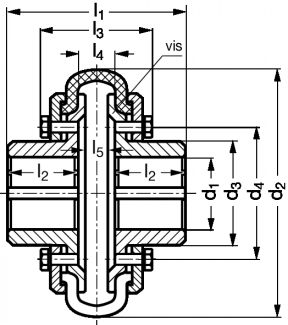

Accouplement élastique à bandage PN - Plan
Pour le montage
Pour le montage
STROMAG
EXAMPLE OF ORDER : Référence
A5-071-31

Information

Accouplement élastique à bandage PN - modèle A5-071 - A5-07

Matières
- Moyeu et couronne : acier.
- Bandage : caoutchouc naturel armé de tissus.
Caractéristiques
- Haute élasticité.
- Compense les désalignements axiaux, radiaux et angulaires.
- Sans jeu mécanique.
- Amortit les à-coups.
Utilisation
- Désaccouplement sans déplacement des machines.
- Température : -20°C à +80°C.
Sur demande
- Alésage + clavetage selon norme DIN6885/1 + taraudage pour vis de pression.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
NC
NC
A5-071-31
Accouplement
PNA 1
22(3)
86
31
43
60
26
60
16
8
5000
25
75
8
M 5
1.5(1)
0,00033
A5-07-201
CAD
NC
NC
A5-071-34
Accouplement
PNA 1,6
24(3)
104
34
50
64
28
66
16
8
5000
35
105
8
M 8
4(1)
0,00035
A5-07-203
CAD
NC
NC
A5-071-40
Accouplement
PNA 2
28
104
40
54
70
30
66
16
8
5000
50
150
12
M 6
4(1)
0,00038
A5-07-203
CAD
NC
NC
A5-071-44
Accouplement
PNA 4
32
136
44
65
88
35
74
18
8
5000
75
225
12
M 8
6(1)
0,00103
A5-07-206
CAD
NC
NC
A5-071-55
Accouplement
PNA 6
38
136
55
68
110
45
74
18
8
5000
100
300
16
M 6
6(1)
0,00135
A5-07-206
CAD
NC
NC
A5-071-70
Accouplement
PNA 16
48
178
70
88
130
50
100
35
19
4000
200
600
16
M 8
15(1)
0,0040
A5-07-210
CAD
NC
NC
A5-071-80
Accouplement
PNA 25
55
210
80
110
150
59
105
38
20
4000
300
900
12
M 12
20
0,0117
A5-07-214
CAD
NC
NC
A5-071-92
Accouplement
PNA 40
65
210
92
116
160
65
99
38
20
4000
400
1200
24
M 8
20
0,0127
A5-07-214
CAD
NC
NC
A5-071-95
Accouplement
PNA 50
65
263
95
140
174
67
121
44
24
3000
600
1800
16
M 12
25
0,0407
A5-07-218
CAD
NC
NC
A5-071-107
Accouplement
PNA 63
75
263
107
140
190
75
121
44
24
3000
800
2400
16
M 12
25
0,0431
A5-07-218
CAD
NC
NC
A5-071-127
Accouplement
PNA 100
90
310
127
180
200
75
138
42
20
3000
1200
3600
16
M 16
45
0,1078
A5-07-222
CAD
NC
NC
A5-071-140
Accouplement
PNA 125
100
310
140
180
240
100
138
42
20
3000
1600
4800
16
M 16
45
0,1110
A5-07-222

1. Compression du bandage limitée par butée sur moyeu.
2. d1 maxi : Vérifier pression sur clavette.
3. Clavetage selon DIN 6885/3.
4. Vis non serrée.
