A5-16 CURVED-TOOTH GEAR COUPLING M1/M3 M1/M3
Photos

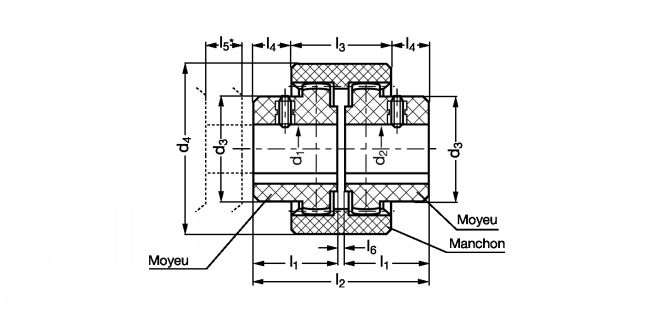

Dessins techniques
![Direct Transmission](https://www.michaud-chailly.fr/custom/images/marque/gt/dt/michaud-chailly-blanc-pmar1.png)
EXAMPLE OF ORDER : | Moyeu M1+Moyeu M1+Manchon M3 A5-151-4-12+A5-151-4-14+A5-163-4 |
Information

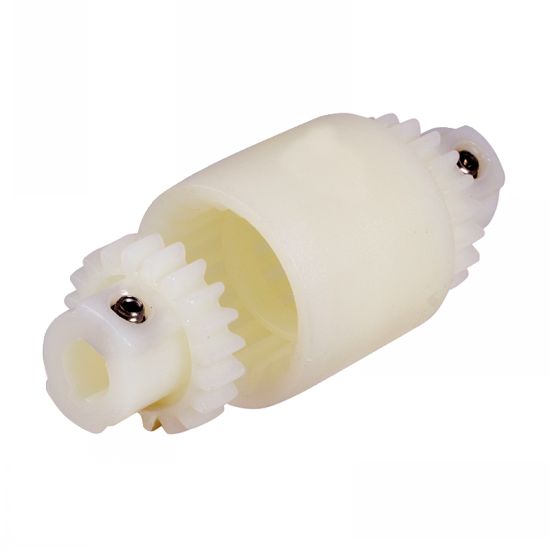

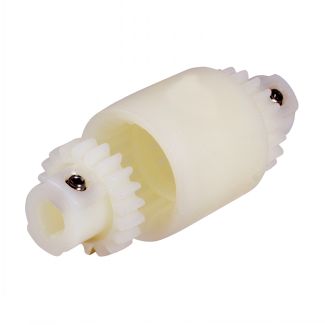

Accouplement à denture bombée M1/M3 - modèle A5-16
Matières
- Manchon et moyeu : polyamide 6.6.
Caractéristiques
- Alésages finis -0,10/+0,05mm avec rainures pour clavettes selon DIN 6885/1 et vis de fixation (2 unités par moyeu).
Utilisation
- En trois parties.
- Désalignement axial maxi : ±1 mm par moyeu.
- Désalignement angulaire maxi : ±1º par moyeu.
- Désalignement radial maxi : ±0,3 mm à 1500 tr/min.
- Les valeurs admissibles de désalignement sont fonction de la puissance et de la vitesse de rotation.
- Montage facile par emboîtement axial.
- Sans entretien.
- Durée de vie importante.
- Température : -20°C à +100°C (pointe à +120°C).
Sur demande
- Autres dimensions.
