A5-15 CURVED-TOOTH GEAR COUPLING M1/M2 M1/M2

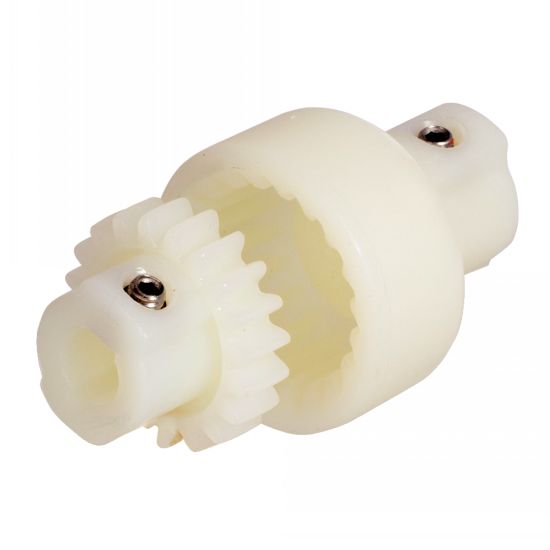

Photos

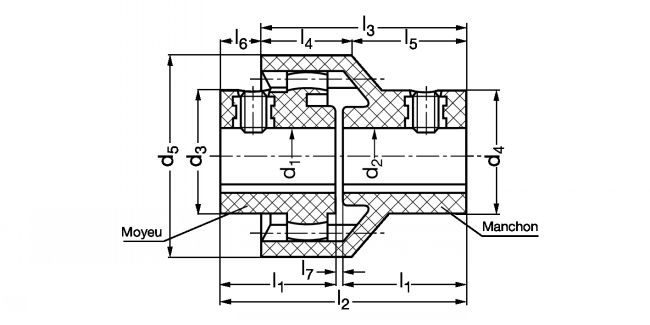

Dessins techniques
![Direct Transmission](https://www.michaud-chailly.fr/custom/images/marque/gt/dt/michaud-chailly-blanc-pmar1.png)
EXAMPLE OF ORDER : | Moyeu M1+Manchon M2 A5-151-3-6+A5-152-3-10 |
Information
Accouplement à denture bombée M1/M2 - modèle A5-15
Matières
- Manchon et moyeu : polyamide 6.6.
Caractéristiques
- Alésages finis -0,10/+0,05 mm avec rainures de clavette selon DIN 6885/1.
- En deux parties.
- Désalignement axial maxi : ±1 mm.
- Désalignement angulaire maxi : ±1º.
- Pas de désalignement radial.
- Les valeurs admissibles de désalignement sont fonction de la puissance et de la vitesse de rotation.
Utilisation
- Vitesse maxi de rotation : 6000 tr/min.
- Montage facile par emboîtement axial.
- Sans entretien.
- Durée de vie importante.
- Température : -25°C à +100°C (pointe à +120°C).
