Vis à tôle tête fraisée cruciforme Z "POZI" bout pointu - T55-32501B

Accueil » PRODUITS » Outillage et fournitures industrielles » Maintenance, fixation et collage » Visserie, rivetage et coffret d'assortiment » VIS À TÔLE TÊTE FRAISÉE CRUCIFORME Z "POZI" BOUT POINTU DIN 7982 - ACIER CÉMENTÉ ZN DIN 7982 (Modèle : T55-32501B)

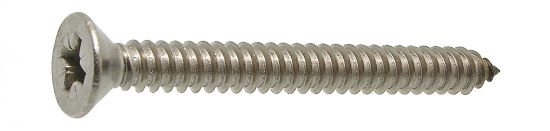

Photos

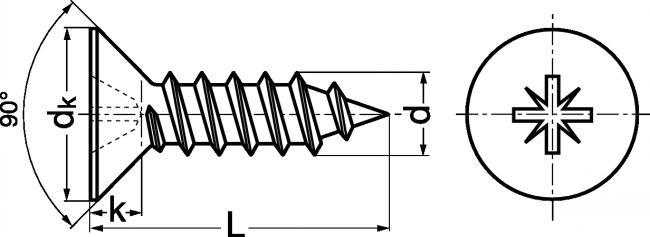

Dessins techniques

EXEMPLE DE COMMANDE :

Référence FI T55-32501B2,9X6,4

Informations

Aucune information supplémentaire sur ce produit.

Documents

• Maintenance, fixation et collage

Schéma 0

Quantité



CAD

Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout T55-32501B-2,9X6,4 T55-32501B-2,9X9,5 T55-32501B-2,9X13 T55-32501B-2,9X16 T55-32501B-2,9X19 T55-32501B-3,5X9,5 T55-32501B-3,5X13 T55-32501B-3,5X16 T55-32501B-3,5X19 T55-32501B-3,9X13 T55-32501B-3,9X16 T55-32501B-3,9X19 T55-32501B-3,9X25 T55-32501B-3,9X32 T55-32501B-4,2X13 T55-32501B-4,2X16 T55-32501B-4,2X19 T55-32501B-4,2X25 T55-32501B-4,2X32 T55-32501B-4,2X38

+

dxL (mm) ------------ Tout 2.9x6.4 2.9x9.5 2.9x13 2.9x16 2.9x19 3.5x9.5 3.5x13 3.5x16 3.5x19 3.9x13 3.9x16 3.9x19 3.9x25 3.9x32 4.2x13 4.2x16 4.2x19 4.2x25 4.2x32 4.2x38

d (mm) --------- Tout 2,9 3,5 3,9 4,2

dk (mm) ----------- Tout 5,5 6,8 7,5 8,1

k (mm) --------- Tout 1,70 2,35 2,30 2,50

Empreinte Z N° ------------------------ Tout 1 2



D

NC

T55-32501B-2,9X6,4

2.9x6.4

2,9

5,5

1,70

1



NC

NC

T55-32501B-2,9X9,5

2.9x9.5

2,9

5,5

1,70

1



NC

NC

T55-32501B-2,9X13

2.9x13

2,9

5,5

1,70

1



NC

NC

T55-32501B-2,9X16

2.9x16

2,9

5,5

1,70

1



NC

NC

T55-32501B-2,9X19

2.9x19

2,9

5,5

1,70

1



NC

NC

T55-32501B-3,5X9,5

3.5x9.5

3,5

6,8

2,35

2



NC

NC

T55-32501B-3,5X13

3.5x13

3,5

6,8

2,35

2



NC

NC

T55-32501B-3,5X16

3.5x16

3,5

6,8

2,35

2



NC

NC

T55-32501B-3,5X19

3.5x19

3,5

6,8

2,35

2



NC

NC

T55-32501B-3,9X13

3.9x13

3,9

7,5

2,30

2



NC

NC

T55-32501B-3,9X16

3.9x16

3,9

7,5

2,30

2



NC

NC

T55-32501B-3,9X19

3.9x19

3,9

7,5

2,30

2



NC

NC

T55-32501B-3,9X25

3.9x25

3,9

7,5

2,30

2



NC

NC

T55-32501B-3,9X32

3.9x32

3,9

7,5

2,30

2



NC

NC

T55-32501B-4,2X13

4.2x13

4,2

8,1

2,50

2



NC

NC

T55-32501B-4,2X16

4.2x16

4,2

8,1

2,50

2



NC

NC

T55-32501B-4,2X19

4.2x19

4,2

8,1

2,50

2



NC

NC

T55-32501B-4,2X25

4.2x25

4,2

8,1

2,50

2



NC

NC

T55-32501B-4,2X32

4.2x32

4,2

8,1

2,50

2



NC

NC

T55-32501B-4,2X38

4.2x38

4,2

8,1

2,50

2
