A1-253 ROUE CYLINDRIQUE DROITE EN LAITON MODULE 0,3 - LARGEUR DENTURE 2MM

Photos

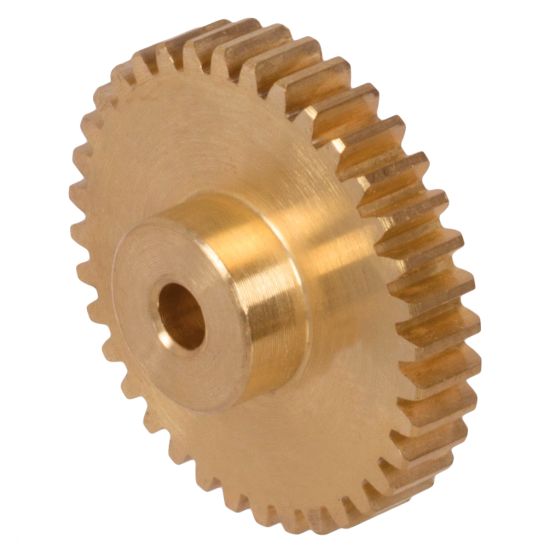

Roue cylindrique droite en laiton

Dessins techniques

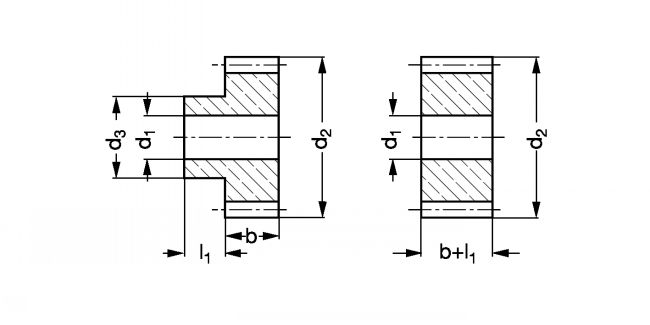

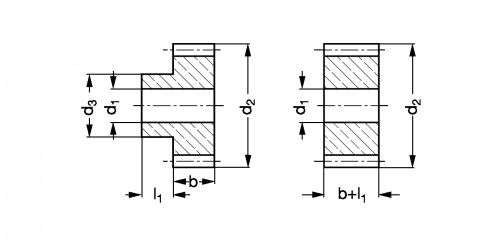

Roue cylindrique droite en laiton - Plan
Mädler
EXEMPLE DE COMMANDE : Référence
A1-253-10-2

Informations

Roue cylindrique droite en laiton Module 0,3 - Largeur denture 2mm - modèle A1-253

Matière
- Laiton Ms58 (2.0401).
Caractéristiques
- Denture droite fraisée.
- Classe de précision de denture 8d DIN 58405.
- Angle de pression : 20°.
- b = 2mm.
Sur demande
- Livrable avec rainure de clavette.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-253-10-2
Sans moyeu
10
1
3,6
-
3
0,14
0,0001
CAD
D
NC
A1-253-12-2
Sans moyeu
12
1,5
4,2
-
3
0,18
0,0002
CAD
NC
NC
A1-253-14-2
Sans moyeu
14
2
4,8
-
3
0,23
0,0004
CAD
NC
NC
A1-253-15-2
Sans moyeu
15
2
5,1
-
3
0,25
0,0005
CAD
NC
NC
A1-253-16-2
Sans moyeu
16
2
5,4
-
3
0,27
0,0006
CAD
NC
NC
A1-253-18-2
Sans moyeu
18
2
6
-
3
0,36
0,0008
CAD
D
NC
A1-253-20-2
Sans moyeu
20
2
6,6
-
3
0,4
0,001
CAD
NC
NC
A1-253-22-2
Sans moyeu
22
2
7,2
-
3
0,49
0,0013
CAD
NC
NC
A1-253-24-2
Sans moyeu
24
2
7,8
-
3
0,6
0,0014
CAD
D
NC
A1-253-25-2
Sans moyeu
25
2
8,1
-
3
0,65
0,0016
CAD
NC
NC
A1-253-30-2
Sans moyeu
30
2
9,6
-
3
1
0,0023
CAD
NC
NC
A1-253-40-1
Avec moyeu
40
3
12,6
10
3
1,85
0,0035
CAD
D
NC
A1-253-50-1
Avec moyeu
50
3
15,6
10
5
3
0,0057
CAD
D
NC
A1-253-60-1
Avec moyeu
60
3
18,6
10
5
4,5
0,0069
CAD
NC
NC
A1-253-80-1
Avec moyeu
80
3
24,6
15
5
8,5
0,0147
CAD
NC
NC
A1-253-100-1
Avec moyeu
100
3
30,6
15
5
14
0,0185
CAD
NC
NC
A1-253-120-1
Avec moyeu
120
3
36,6
15
5
21
0,0237
