Rail de guidage plat - B2-LS

B2-LS RAIL DE GUIDAGE PLAT

Photos

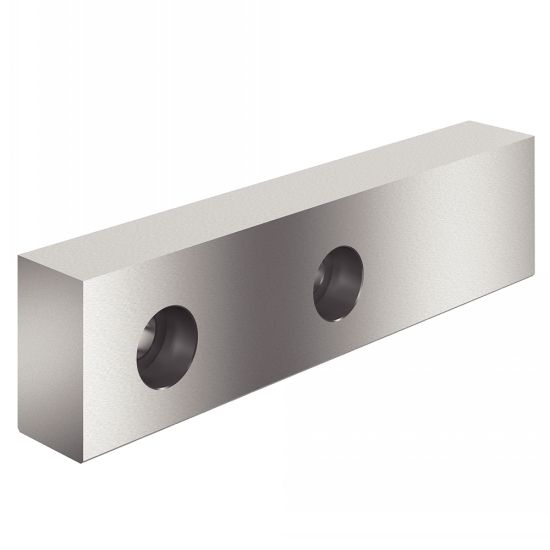

Rail de guidage plat

Dessins techniques

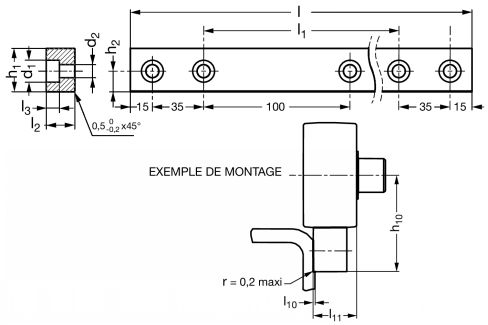

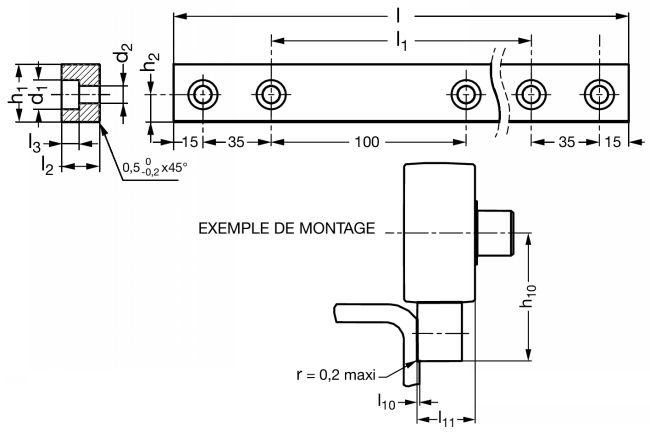

Rail de guidage plat - Plan
Voir les produits associés
GUDEL
EXEMPLE DE COMMANDE : Référence
B2-LS 15-1200

Informations

Rail de guidage plat - modèle B2-LS

Matières
- Acier trempé rectifié 58CrMoV4.

Exécutions
- Rail avec surface de guidage trempée et rectifiée, dureté 60-62 HRC.
- L'extrémité des rails B2-LS est inclinée pour aboutage de précision.

Sur demande
- Rails inoxydable s X42Cr13.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
B2-LS 15-1200
905615
15
1200
1100
24,5
11
7
14,5
6,4
11,5
M6x16
9,9
48
2
19,25
CAD
NC
NC
B2-LS 15-600
905616
15
600
500
24,5
11
7
14,5
6,4
11,5
M6x16
9,9
48
2
19,25
CAD
NC
NC
B2-LS 20-1200
905620
20
1200
1100
29,5
15
9
19,5
9
14
M8x20
24
65,5
2,5
25,75
CAD
NC
NC
B2-LS 20-600
905621
20
600
500
29,5
15
9
19,5
9
14
M8x20
24
65,5
2,5
25,75
CAD
NC
NC
B2-LS 25-1200
905625
25
1200
1100
33
15
9
24,7
9
14,5
M8x25
24
75,5
2,5
32,85
CAD
NC
NC
B2-LS 25-600
905627
25
600
500
33
15
9
24,7
9
14,5
M8x25
24
75,5
2,5
32,85
CAD
D
NC
B2-LS 35-1200
905635
35
1200
1100
46,6
18
11
34,6
11
18
M10x35
48
96,6
3
47,3
CAD
D
NC
B2-LS 35-600
905637
35
600
500
46,6
18
11
34,6
11
18
M10x35
48
96,6
3
47,3
