Raccord équerre égal - H3-L-L

H3-L-L RACCORD ÉQUERRE ÉGAL LAITON NICKELÉ

Photos

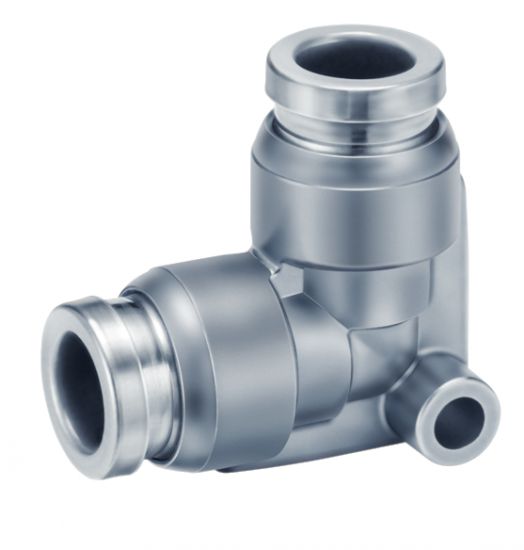

Raccord équerre égal

Dessins techniques

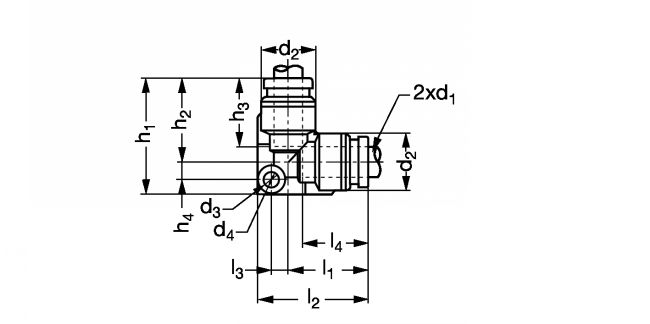

Raccord équerre égal - Plan
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
H3-L-4-L

Informations

Raccord équerre égal laiton nickelé - modèle H3-L-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).

Sur demande
 - Autres versions.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
H3-L-4-L
4
9,1
3,2
5,6
14,6
20,5
3,1
12,6
20,5
14,6
12,6
3,1
7,4

D
NC
H3-L-6-L
6
11,4
3,2
5,6
16,6
23
3,6
13,6
23
16,6
13,6
3,6
11

D
NC
H3-L-8-L
8
13,7
4,2
8
20,1
29,1
5
16,1
29,1
20,1
16,1
5
20,2

D
NC
H3-L-10-L
10
16,6
4,2
8
22
31,7
5,7
17
31,7
22
17
5,7
29,6

NC
NC
H3-L-12-L
12
18,7
4,2
8
24,6
35
6,4
18,6
35
24,6
18,6
6,4
37,1

NC
NC
H3-L-16-L
16
24,6
4,2
8
28,8
40,5
7,7
20,8
40,5
28,8
20,8
7,7
59,7
