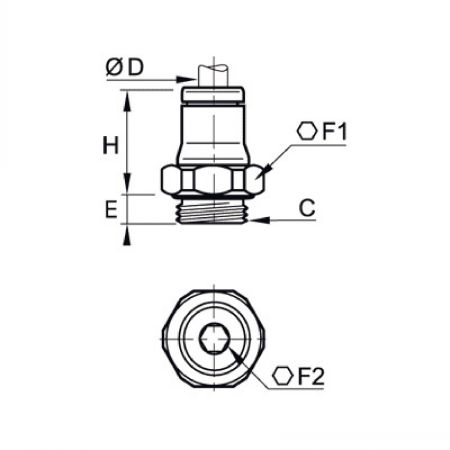

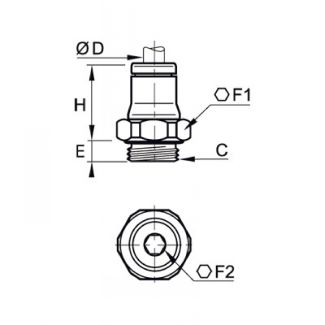

Dessins techniques

Informations

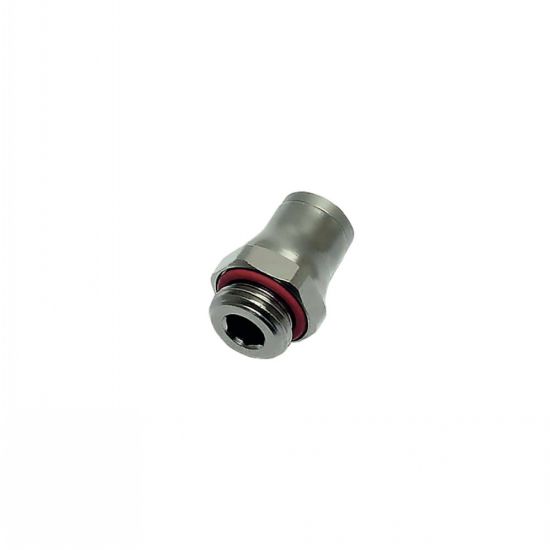

Piquage droit mâle, BSP cylindrique et métrique - modèle PARKER LEGRIS 3601

MATIERE
- Corps : Laiton nickelé chimique FDA.
- Joint : FKM.
- Pince : Laiton nickelé chimique FDA.
- Rondelle- joint : Laiton nickelé chimique FDA.
UTILISATION
- Pression maxi : 30 bars.
- Température d'utilisation : - 20°C à +150°C

Documents

Quantité

CAD
+

D
NC
3601 04 10
4
G1/8"
5,5
13
3
14,5

D
NC
3601 04 13
4
G1/4"
6,5
16
3
14,5

D
NC
3601 04 19
4
M5x0,8
3,5
10
2,5
15,5

NC
NC
3601 04 52
4
M6x1
4,5
10
3
16

NC
NC
3601 04 56
4
M8x1
5
11
3
14,5

D
NC
3601 06 10
6
G1/8"
5,5
13
4
17,5

D
NC
3601 06 13
6
G1/4"
6,5
16
4
17

NC
NC
3601 06 19
6
M5x0,8
3,5
13
2,5
19

NC
NC
3601 06 60
6
M10x1
5,5
13
4
17,5

D
NC
3601 08 10
8
G1/8"
5,5
16
5
21

D
NC
3601 08 13
8
G1/4"
6,5
16
6
18

NC
NC
3601 08 17
8
G3/8"
7,5
20
6
19

D
NC
3601 10 13
10
G1/4"
6,5
18
7
25

D
NC
3601 10 17
10
G3/8"
7,5
20
8
22,5

NC
NC
3601 10 21
10
G1/2"
9
24
8
22,5

NC
NC
3601 12 13
12
G1/4"
6,5
20
7
26,5

NC
NC
3601 12 17
12
G3/8"
7,5
20
9
26

NC
NC
3601 12 21
12
G1/2"
9
24
10
23,5

D
NC
3601 14 17
14
G3/8"
7,5
22
9
28

NC
NC
3601 14 21
14
G1/2"
9
24
11
26,5
