Piquage droit mâle BSP conique - PARKER LEGRIS 1805

LEGRIS 1805 PIQUAGE DROIT MÂLE BSP CONIQUE

Photos

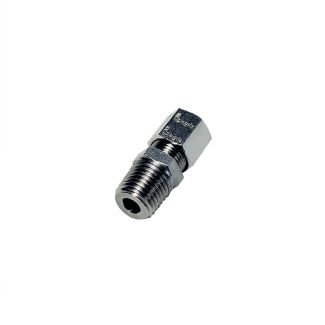

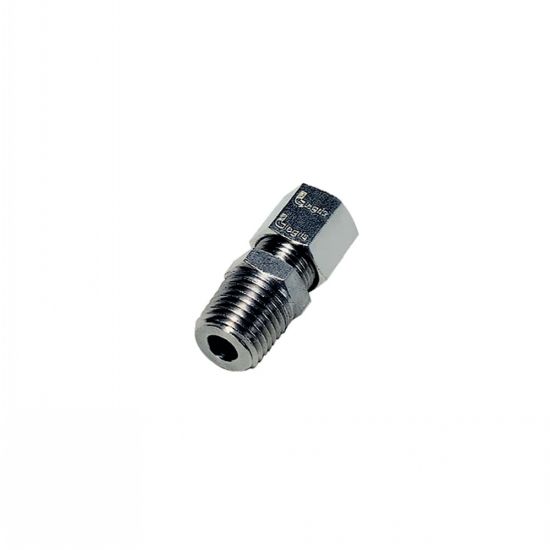

Piquage droit mâle BSP conique - LEGRIS 1805

Dessins techniques

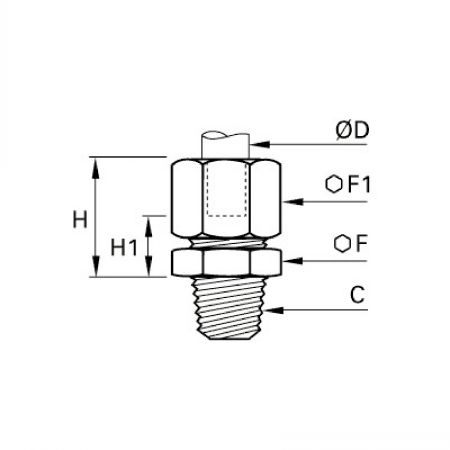

Piquage droit mâle BSP conique - LEGRIS 1805 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
1805 06 10

Informations

Piquage droit mâle BSP conique - modèle PARKER LEGRIS 1805

MATIERE
-Corps : acier inox 316L
- Ecrou : acier inox 316L
- Bague : acier inox 316L
UTILISATION
- Pression maxi: 80 bar
- Température d'utilisation: -40°C à +250°C

Documents

Schéma 0

Quantité

CAD
+

D
NC
1805 06 10
6
R1/8"
12
13
19,5
7,5

D
NC
1805 06 13
6
R1/4"
14
13
19,5
7,5

D
NC
1805 08 10
8
R1/8"
13
14
21
7

D
NC
1805 08 13
8
R1/4"
14
14
21
7

D
NC
1805 10 13
10
R1/4"
17
19
25,5
9

NC
NC
1805 10 17
10
R3/8"
17
19
25,5
9

NC
NC
1805 10 21
10
R1/2"
22
19
26,5
10

NC
NC
1805 12 13
12
R1/4"
19
22
26
9

NC
NC
1805 12 17
12
R3/8"
19
22
26
9

D
NC
1805 12 21
12
R1/2"
22
22
27
10

NC
NC
1805 16 17
16
R3/8"
24
27
28,5
9,5

NC
NC
1805 16 21
16
R1/2"
24
27
28,5
9,5
