Pignon simple à chaîne en inox norme BS 16 B1 - Pas 25,4 mm - A1-01-160

A1-01-160 PIGNON SIMPLE À CHAÎNE EN INOX NORME BS 16 B1 - PAS 25,4 MM

Photos

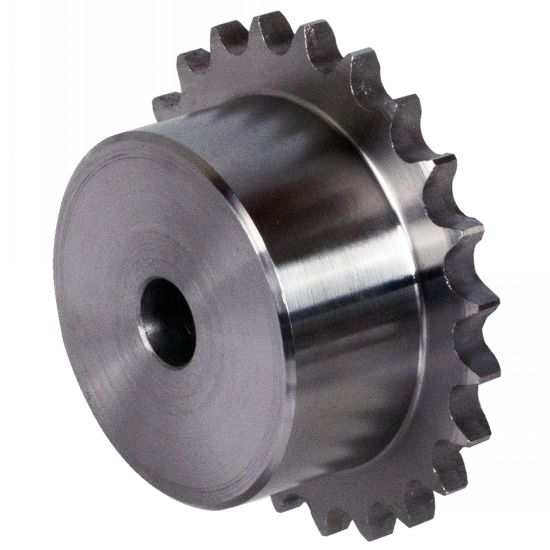

Pignon simple à chaîne en inox norme BS

Dessins techniques

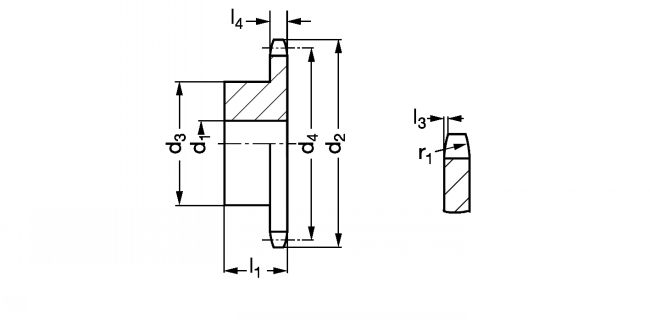

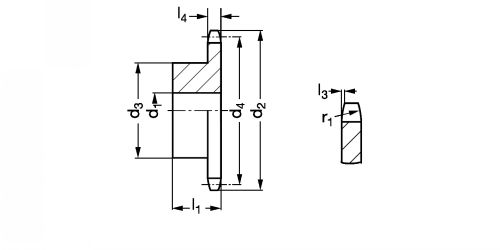

Pignon simple à chaîne en inox norme BS - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-160-12

Informations

Pignon simple à chaîne en inox norme BS 16 B1 - Pas 25,4 mm - modèle A1-01-160

Matière
- Acier inoxydable AISI 304 L (DIN 8187 - ISO 606).
Utilisation
- Pour chaîne à rouleaux 16-B :
- Largeur intérieure : 17,02 mm.
- ø rouleau : 15,88 mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-01-160-12
12
16
109,7
69
98,14
40
16,2
2,5
16,2
26
1,43
CAD
D
NC
A1-01-160-13
13
16
117,7
78
106,12
40
16,2
2,5
16,2
26
1,77
CAD
NC
NC
A1-01-160-14
14
16
125,7
84
114,15
40
16,2
2,5
16,2
26
2,08
CAD
D
NC
A1-01-160-15
15
16
133,7
92
122,17
40
16,2
2,5
16,2
26
2,46
CAD
NC
NC
A1-01-160-16
16
20
141,8
100
130,2
45
16,2
2,5
16,2
26
3,14
CAD
NC
NC
A1-01-160-17
17
20
149,8
100
138,22
45
16,2
2,5
16,2
26
3,34
CAD
NC
NC
A1-01-160-18
18
20
157,8
100
146,28
45
16,2
2,5
16,2
26
3,56
CAD
NC
NC
A1-01-160-19
19
20
165,9
100
154,33
45
16,2
2,5
16,2
26
3,78
CAD
NC
NC
A1-01-160-20
20
20
173,9
100
162,38
45
16,2
2,5
16,2
26
4,03
CAD
NC
NC
A1-01-160-21
21
20
182
110
170,43
50
16,2
2,5
16,2
26
5,14
