Pignon à chaîne simple en acier norme BS Norme usine - Pas 4 mm - A1-01-02

A1-01-02 PIGNON À CHAÎNE SIMPLE EN ACIER NORME BS NORME USINE - PAS 4 MM

Photos

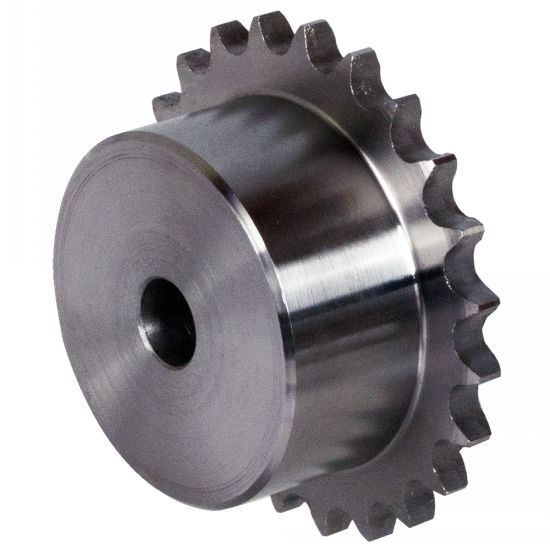

Pignon à chaîne simple en acier norme BS

Dessins techniques

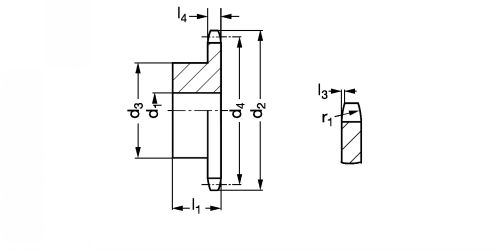

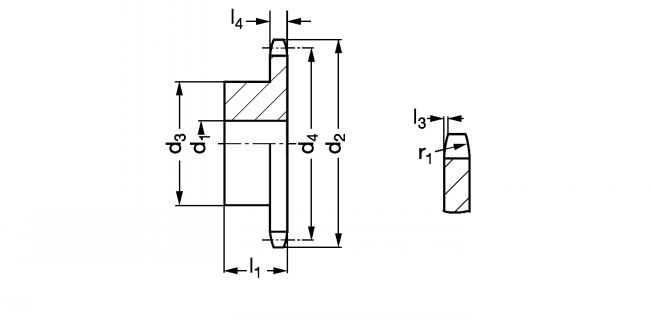

Pignon à chaîne simple en acier norme BS - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-02-13

Informations

Pignon à chaîne simple en acier norme BS Norme usine - Pas 4 mm - modèle A1-01-02

Matière
- Acier non trempé.
Utilisation
- Pour chaîne à rouleaux.
- Largeur intérieure : 2,7 mm.
- ø rouleau : 2.5 mm.
- l4 : 2,6 mm.
- l3 : 0,33 mm
- r1 : 3,75 mm

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-01-02-12
12
5
16,9
10
15,95
11
CAD
NC
NC
A1-01-02-13
13
5
18,2
11
16,71
12
CAD
NC
NC
A1-01-02-14
14
5
19,5
12,5
17,98
12
CAD
NC
NC
A1-01-02-15
15
5
20,8
13,5
19,24
12
CAD
D
NC
A1-01-02-17
17
5
23,4
16
21,77
12
CAD
D
NC
A1-01-02-19
19
8
26,0
18
24,30
12
CAD
NC
NC
A1-01-02-21
21
8
28,5
20
26,84
12
CAD
NC
NC
A1-01-02-23
23
8
31,1
22
29,38
14
CAD
D
NC
A1-01-02-24
24
8
32,4
25
30,65
14
CAD
D
NC
A1-01-02-25
25
8
33,7
25
31,94
14
CAD
NC
NC
A1-01-02-30
30
8
40,1
28
38,27
14
CAD
NC
NC
A1-01-02-38
38
8
50,3
32
48,44
16
CAD
NC
NC
A1-01-02-45
45
8
59,2
38
57,34
16
CAD
NC
NC
A1-01-02-57
57
8
74,5
50
72,61
16
CAD
NC
NC
A1-01-02-76
76
8
98,7
63
96,79
18
CAD
NC
NC
A1-01-02-95
95
10
122,9
63
121
18
