A1-012-068 PIGNON À CHAÎNE DOUBLE ALÉSÉ CLAVETÉ À DENTURE TRAITÉE 06 B2 - PAS 9,525 MM

Photos

Nouveau

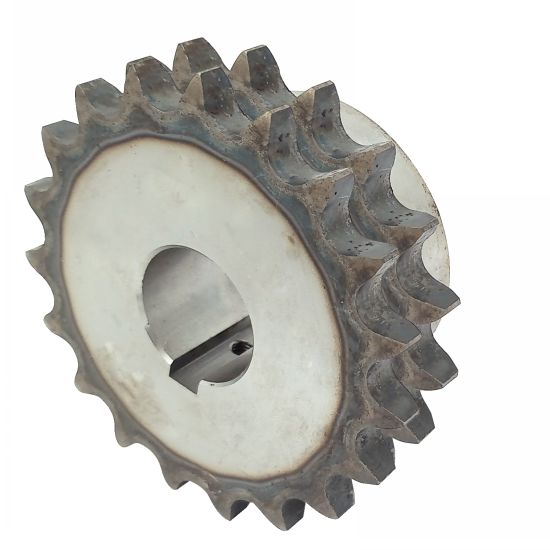

Pignon à chaîne double alésé claveté à denture traitée A1-012-068

Dessins techniques

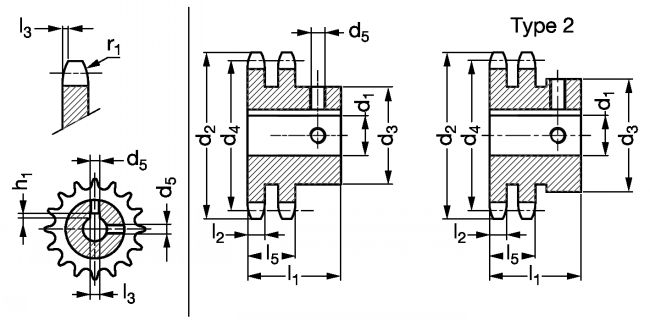

Pignon à chaîne double alésé claveté à denture traitée - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-012-068-11-10

Informations

Pignon chaîne double alésé claveté à denture traitée 06 B2 - Pas 9,525 mm - modèle A1-012-068

Matière
- Acier C45.

Utilisation
- Pour chaîne à rouleaux 06B-2.
- Largeur intérieure : 5,72 mm.
- ø rouleaux : 6,35 mm.
- l2 = 5,2 mm.
- l3 = 1 mm.
- r1 = 10 mm.
- l5 = 15,4 mm.

1. Type 2.

Documents

Schéma 0

Quantité

CAD
+

NC
NC
A1-012-068-11-10
11
10
37,5
24
33,8
M3
35
3 H9
1,4
+0,015/0
+0,025/0
+0,1/0
0,12

NC
NC
A1-012-068-11-12
11
12
37,5
26(1)
33,8
M3
35
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,12

NC
NC
A1-012-068-11-14
11
14
37,5
29(1)
33,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,12

NC
NC
A1-012-068-11-15
11
15
37,5
30(1)
33,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,12

NC
NC
A1-012-068-12-10
12
10
40,5
25
36,8
M3
35
3 H9
1,4
+0,015/0
+0,025/0
+0,1/0
0,14

NC
NC
A1-012-068-12-12
12
12
40,5
26
36,8
M3
35
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,14

NC
NC
A1-012-068-12-14
12
14
40,5
29(1)
36,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,14

NC
NC
A1-012-068-12-15
12
15
40,5
30(1)
36,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,14

NC
NC
A1-012-068-12-16
12
16
40,5
31(1)
36,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,14

NC
NC
A1-012-068-13-10
13
10
43,5
28
39,8
M3
35
3 H9
1,4
+0,015/0
+0,025/0
+0,1/0
0,18

NC
NC
A1-012-068-13-12
13
12
43,5
28
39,8
M3
35
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,17

NC
NC
A1-012-068-13-14
13
14
43,5
29
39,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,17

NC
NC
A1-012-068-13-15
13
15
43,5
30
39,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,17

NC
NC
A1-012-068-14-14
14
14
46,5
31
42,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,2

NC
NC
A1-012-068-14-15
14
15
46,5
31
42,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,2

NC
NC
A1-012-068-14-16
14
16
46,5
31
42,8
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,19

NC
NC
A1-012-068-14-19
14
19
46,5
35(1)
42,8
M5
35
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,19

NC
NC
A1-012-068-15-14
15
14
49,5
34
45,81
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,25

NC
NC
A1-012-068-15-15
15
15
49,5
34
45,81
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,24

NC
NC
A1-012-068-15-16
15
16
49,5
34
45,81
M4
35
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,24

NC
NC
A1-012-068-15-20
15
20
49,5
36
45,81
M5
35
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,22

NC
NC
A1-012-068-15-25
15
25
49,5
42(1)
45,81
M6
35
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,2

NC
NC
A1-012-068-16-12
16
12
52,5
37
48,82
M3
38
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,33

NC
NC
A1-012-068-16-15
16
15
52,5
37
48,82
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,31

NC
NC
A1-012-068-16-20
16
20
52,5
37
48,82
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,27

NC
NC
A1-012-068-16-25
16
25
52,5
42(1)
48,82
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,25

NC
NC
A1-012-068-17-12
17
12
55,5
40
51,83
M3
38
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,39

NC
NC
A1-012-068-17-15
17
15
55,5
40
51,83
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,37

NC
NC
A1-012-068-17-20
17
20
55,5
40
51,83
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,33

NC
NC
A1-012-068-17-25
17
25
55,5
42
51,83
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,29

NC
NC
A1-012-068-18-12
18
12
58,6
43
54,85
M3
38
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,45

NC
NC
A1-012-068-18-15
18
15
58,6
43
54,85
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,43

NC
NC
A1-012-068-18-20
18
20
58,6
43
54,85
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,39

NC
NC
A1-012-068-18-25
18
25
58,6
43
54,85
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,33

NC
NC
A1-012-068-19-12
19
12
61,6
45
57,87
M3
38
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,5

NC
NC
A1-012-068-19-15
19
15
61,6
45
57,87
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,48

NC
NC
A1-012-068-19-16
19
16
61,6
45
57,87
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,48

NC
NC
A1-012-068-19-20
19
20
61,6
45
57,87
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,44

NC
NC
A1-012-068-19-25
19
25
61,6
45
57,87
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,38

NC
NC
A1-012-068-20-12
20
12
64,6
46
60,89
M3
38
4 H9
1,8
+0,018/0
+0,03/0
+0,1/0
0,55

NC
NC
A1-012-068-20-15
20
15
64,6
46
60,89
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,53

NC
NC
A1-012-068-20-16
20
16
64,6
46
60,89
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,52

NC
NC
A1-012-068-20-20
20
20
64,6
46
60,89
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,48

NC
NC
A1-012-068-20-25
20
25
64,6
46
60,89
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,43

NC
NC
A1-012-068-21-15
21
15
67,6
48
63,91
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,59

NC
NC
A1-012-068-21-16
21
16
67,6
48
63,91
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,58

NC
NC
A1-012-068-21-20
21
20
67,6
48
63,91
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,54

NC
NC
A1-012-068-21-25
21
25
67,6
48
63,91
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,49

NC
NC
A1-012-068-22-20
22
20
70,6
50
66,93
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,6

NC
NC
A1-012-068-22-25
22
25
70,6
50
66,93
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,55

NC
NC
A1-012-068-23-15
23
15
73,7
52
69,95
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,71

NC
NC
A1-012-068-23-16
23
16
73,7
52
69,95
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,7

NC
NC
A1-012-068-23-20
23
20
73,7
52
69,95
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,67

NC
NC
A1-012-068-23-25
23
25
73,7
52
69,95
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,61

NC
NC
A1-012-068-24-20
24
20
76,7
54
72,97
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,73

NC
NC
A1-012-068-24-25
24
25
76,7
54
72,97
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,68

NC
NC
A1-012-068-25-16
25
16
79,7
57
76
M4
38
5 H9
2,3
+0,018/0
+0,03/0
+0,1/0
0,86

NC
NC
A1-012-068-25-20
25
20
79,7
57
76
M5
38
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,82

NC
NC
A1-012-068-25-25
25
25
79,7
57
76
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,76

NC
NC
A1-012-068-25-30
25
30
79,7
57
76
M6
38
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,7

NC
NC
A1-012-068-30-20
30
20
94,8
60
91,12
M5
40
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,13

NC
NC
A1-012-068-30-25
30
25
94,8
60
91,12
M6
40
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,07

NC
NC
A1-012-068-30-30
30
30
94,8
60
91,12
M6
40
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,01

1. Type 2.
