Pignons alésés clavetés à denture traitée 12 B1 - Pas 19,05 mm - A1-01-128

A1-01-128 PIGNONS ALÉSÉS CLAVETÉS À DENTURE TRAITÉE 12 B1 - PAS 19,05 MM

Photos

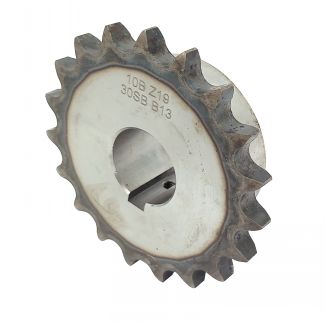

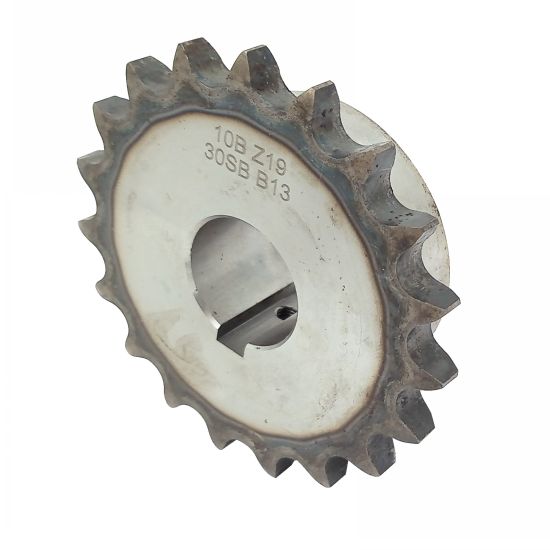

Pignons alésés clavetés à denture traitée

Dessins techniques

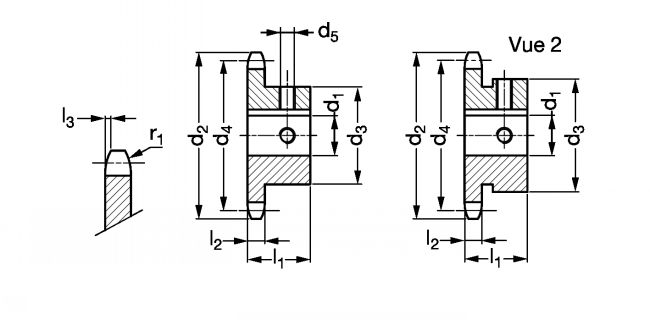

Pignons alésés clavetés à denture traitée - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A1-01-128

Informations

Pignons alésés clavetés à denture traitée 12 B1 - Pas 19,05 mm - modèle A1-01-128

Matière
- Acier C45.
Utilisation
- Pour chaîne à rouleaux 12-B :
- Largeur intérieure : 11,68 mm.
- ø rouleau : 12,7 mm.
- l2 = 11,1mm.
- l3 = 2mm.
- r1 = 19mm.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-01-128-12-25
12
81,8
73,6
52
25
M6
35
0,6
CAD
D
NC
A1-01-128-12-30
12
81,8
73,6
52
30
M6
35
0,55
CAD
NC
NC
A1-01-128-12-35
12
81,8
73,6
56
35
M8
35
0,54
CAD
NC
NC
A1-01-128-13-20
13
87,8
79,59
58
20
M5
35
0,81
CAD
D
NC
A1-01-128-13-25
13
87,8
79,59
58
25
M6
35
0,76

D
NC
A1-01-128-13-35
13
87,8
79,59
58
35
M8
35
0,62
CAD
NC
NC
A1-01-128-14-20
14
93,8
85,61
60
20
M5
35
0,91
CAD
NC
NC
A1-01-128-14-25
14
93,8
85,61
64
25
M6
35
0,93
CAD
NC
NC
A1-01-128-14-30
14
93,8
85,61
64
30
M6
35
0,87
CAD
NC
NC
A1-01-128-14-32
14
93,8
85,61
64
32
M8
35
0,84
CAD
NC
NC
A1-01-128-14-35
14
93,8
85,61
64
35
M8
35
0,8
CAD
NC
NC
A1-01-128-14-40
14
93,8
85,61
67
40
M10
35
0,85
CAD
NC
NC
A1-01-128-15-20
15
99,8
91,63
65
20
M5
35
1,08
CAD
NC
NC
A1-01-128-15-25
15
99,8
91,63
70
25
M6
35
1,11
CAD
D
NC
A1-01-128-15-30
15
99,8
91,63
70
30
M6
35
1,06
CAD
NC
NC
A1-01-128-15-32
15
99,8
91,63
70
32
M8
35
1,03
CAD
NC
NC
A1-01-128-15-35
15
99,8
91,63
70
35
M8
35
0,99
CAD
NC
NC
A1-01-128-15-40
15
99,8
91,63
70
40
M10
35
0,91
CAD
NC
NC
A1-01-128-16-20
16
105,8
97,65
65
20
M5
35
1,15
CAD
NC
NC
A1-01-128-16-30
16
105,8
97,65
75
30
M6
35
1,25
CAD
D
NC
A1-01-128-17-25
17
111,9
103,67
70
25
M6
35
1,28
CAD
D
NC
A1-01-128-17-30
17
111,9
103,67
80
30
M6
35
1,43
CAD
NC
NC
A1-01-128-17-35
17
111,9
103,67
80
35
M8
35
1,37
CAD
NC
NC
A1-01-128-17-40
17
111,9
103,67
80
40
M10
35
1,28
CAD
NC
NC
A1-01-128-18-30
18
117,9
109,71
80
30
M6
35
1,52
CAD
NC
NC
A1-01-128-18-40
18
117,9
109,71
80
40
M10
35
1,36
CAD
NC
NC
A1-01-128-19-25
19
123,9
115,75
70
25
M6
35
1,45
CAD
NC
NC
A1-01-128-19-30
19
123,9
115,75
80
30
M6
35
1,62
CAD
NC
NC
A1-01-128-19-35
19
123,9
115,75
80
35
M8
35
1,53
CAD
NC
NC
A1-01-128-19-40
19
123,9
115,75
80
40
M10
35
1,46
CAD
NC
NC
A1-01-128-20-25
20
130
121,78
70
25
M6
35
1,54
CAD
NC
NC
A1-01-128-20-30
20
130
121,78
80
30
M6
35
1,72
CAD
D
NC
A1-01-128-20-32
20
130
121,78
80
32
M8
35
1,67
CAD
NC
NC
A1-01-128-20-35
20
130
121,78
80
35
M8
35
1,63
CAD
NC
NC
A1-01-128-20-40
20
130
121,78
80
40
M10
35
1,55
CAD
NC
NC
A1-01-128-20-50
20
130
121,78
80
50
M12
35
1,36
CAD
D
NC
A1-01-128-23-30
23
148,1
139,9
80
30
M6
40
2,21
CAD
NC
NC
A1-01-128-25-50
25
160,2
152
90
50
M12
40
2,36
