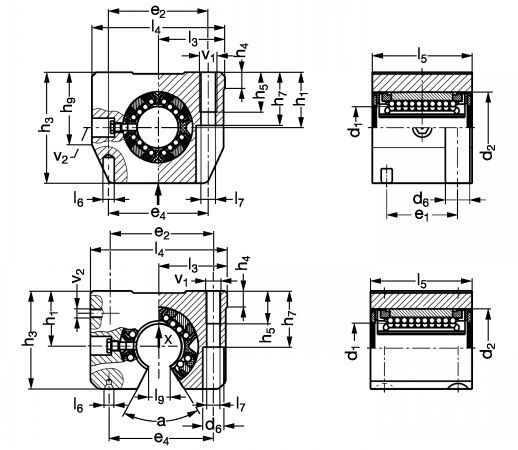

Dessins techniques

Informations

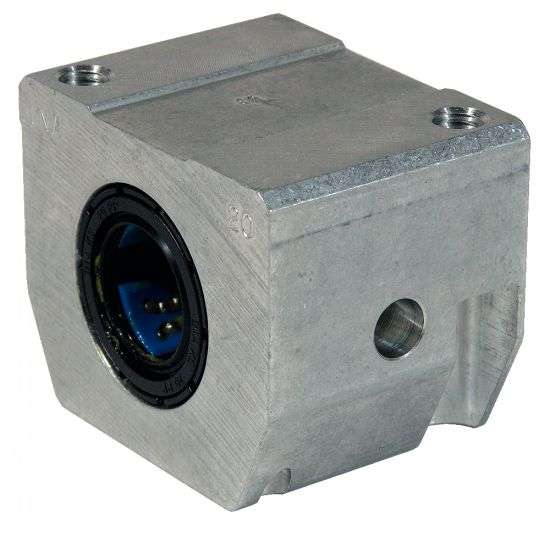

Palier autoalignant haute performance - Palier fermé - modèle B92-GNKS-PPAS

MATIÈRE
- Corps de palier en alliaged' aluminium .
- Douille modèle B82-DBKS graissée, avec racleurs.

EXÉCUTIONS
- Palier fermé.
- Palier ouvert (pour arbres supportés).
- Palier autoalignant pour compenser les défauts de montage.
- Palier regraissable pour applications difficiles.

Quantité

CAD
+
CAD
D
NC
B92-GNKS-12-PPAS
12
22
8
21,5
43
32
4
4,3
-
18
35
5,4
11
16,5
26,6
23
32
34
M5
NIP 4 MZ
100
900
1100
CAD
D
NC
B92-GNKS-16-PPAS
16
26
10
26,5
53
37
4
5,3
-
22
42
6,9
13
21
29,3
26
40
40
M6
NIP 4 MZ
200
1430
1550
CAD
D
NC
B92-GNKS-20-PPAS
20
32
11
30
60
45
5
6,6
-
25
50
7,4
18
24
34,1
32
45
44
M8
NIP 4 MZ
360
2200
2310
CAD
D
NC
B92-GNKS-25-PPAS
25
40
15
39
78
58
6
8,4
-
30
60
8,3
22
29
41,5
40
60
59,4
M10
NIP 5 MZ
550
3950
4300
CAD
D
NC
B92-GNKS-30-PPAS
30
47
15
43,5
87
68
6
8,4
-
35
70
9,3
22
34
46,2
45
68
63
M10
NIP 5 MZ
730
5900
6000
CAD
D
NC
B92-GNKS-40-PPAS
40
62
18
54
108
80
8
10,5
-
45
90
11,7
26
44
57,6
58
86
76
M12
NIP 5 MZ
1350
10200
9600
CAD
D
NC
B92-GNKS-50-PPAS
50
75
20
66
132
100
10
13,5
-
50
105
10,6
35
49
62
50
108
90
M16
NIP 6 MZ
2250
15100
13900

1. Les charges de base ne sont valables que pour les arbres trempés (dureté 59±6 HRC) et rectifiés, et selon la direction de charge principale opposée à l'ouverture des douilles ouvertes.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 (voir usinage standard pour arbre).
2. Cote e1 et trou de graissage symétriques par rapport à la longueur l5 de la douille.
3. Pour vis de fixation EN ISO 4762-8.8. Les vis doivent être freinées, particulièrement lorsque des pertes de serrage sont à craindre.
4. Palier fermé : centrage pour le goupillage. Palier ouvert : avant-trou selon DIN 332, forme A.
5. Graisseur.
10N=1kg
C : Charge de base dyn. - C0 : Charge de base stat.
