Moyeu de serrage série TT 5 - A5-TT-05

A5-TT-05 MOYEU DE SERRAGE SÉRIE TT 5 AUTO-CENTRANT SÉRIE 5 À 16MM

Photos

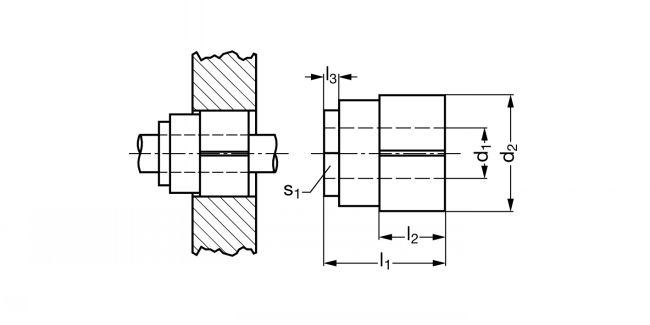

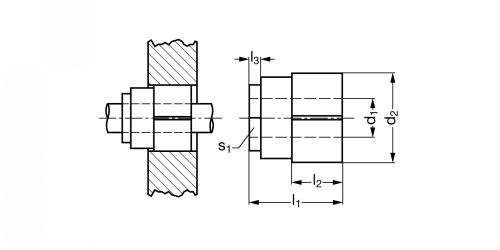

Dessins techniques

Informations

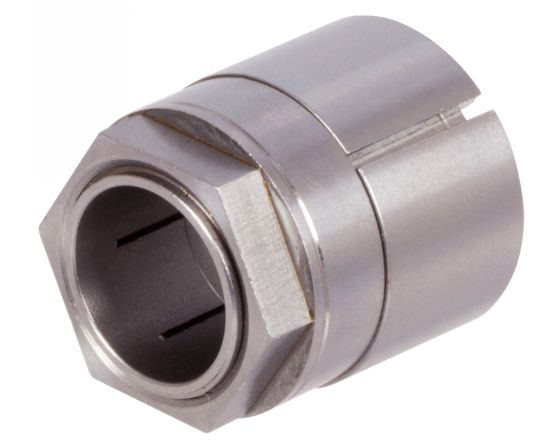

Moyeu de serrage série TT 5 auto-centrant série 5 à 16mm - modèle A5-TT-05

Matière
- Acier.
Caractéristiques
- Auto-centrant.
- Tolérance d'arbre : ±0,04mm.
- Etat de surface de l'arbre et la pièce à assembler : Ra maxi 10 µm.
Utilisation
- Fixation d'un moyeu, type roue d'entraînement, rotor ou similaire, sur un arbre.
- Couples élevés.
- Mouvement axial lors du montage (peut être compensé par un positionnement en conséquence).

Quantité

CAD
+
CAD
D
NC
A5-TT-05
5
16
19
10
3
13
9
3
84
10
19
CAD
NC
NC
A5-TT-06
6
16
19
10
3
13
12
4
93
10
18
CAD
NC
NC
A5-TT-07
7
20
22
11
3
16
22
6
103
28
34
CAD
D
NC
A5-TT-08
8
20
22
11
3
16
32
7
113
28
33
CAD
D
NC
A5-TT-09
9
20
22
11
3
16
42
9
123
28
32
CAD
D
NC
A5-TT-10
10
23
26
13
5
19
51
11
119
44
49
CAD
NC
NC
A5-TT-11
11
23
26
13
5
19
60
12
115
44
47
CAD
D
NC
A5-TT-12
12
23
26
13
5
19
69
13
111
44
45
CAD
D
NC
A5-TT-14
14
26
29
16
5
22
96
14
110
66
65
CAD
D
NC
A5-TT-15
15
26
29
16
5
22
122
15
108
66
62
CAD
D
NC
A5-TT-16
16
26
29
16
5
22
149
16
107
66
59
