Moyeu de serrage non auto-centrant - A5-540

A5-540 MOYEU DE SERRAGE NON AUTO-CENTRANT EN ACIER INOXYDABLE

Photos

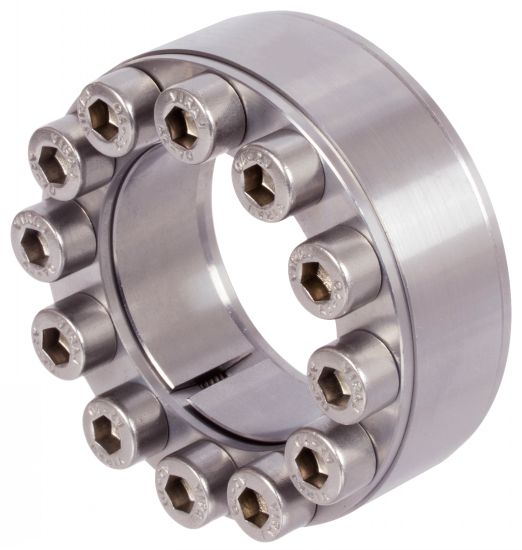

Moyeu de serrage non auto-centrant

Dessins techniques

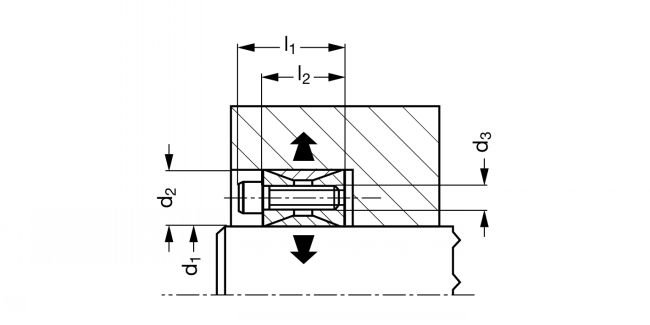

Moyeu de serrage non auto-centrant - Plan
Pour le montage
Pour le montage
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A5-540-20

Informations

Moyeu de serrage non auto-centrant en acier inoxydable - modèle A5-540

Matière
- Acier inoxydable 1.4401.
Caractéristiques
- Tolérances sur arbre : h8.
- Tolérances sur moyeu : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra maxi 16 µm.
Utilisation
- Non auto-centrant, centrage par alésage.

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+
CAD
NC
NC
A5-540-20
20
47
8xM6
26
20
8
160
16
124
52
0,21
CAD
NC
NC
A5-540-22
22
47
8xM6
26
20
8
180
16
107
48
0,21
CAD
NC
NC
A5-540-24
24
50
8xM6
26
20
8
215
17
114
54
0,22
CAD
D
NC
A5-540-25
25
50
8xM6
26
20
8
230
17
108
54
0,22
CAD
NC
NC
A5-540-28
28
55
10xM6
26
20
8
300
19
110
55
0,27
CAD
D
NC
A5-540-30
30
55
10xM6
26
20
8
330
19
97
52
0,25
CAD
D
NC
A5-540-32
32
60
12xM6
26
20
8
420
23
112
60
0,30
CAD
D
NC
A5-540-35
35
60
12xM6
26
20
8
520
23
104
60
0,29
CAD
NC
NC
A5-540-38
38
65
14xM6
26
20
8
650
26
107
62
0,33
CAD
D
NC
A5-540-40
40
65
14xM6
26
20
8
700
26
101
61
0,32
CAD
NC
NC
A5-540-45
45
75
12xM8
32
24
18
750
37
105
62
0,53
CAD
D
NC
A5-540-50
50
80
12xM8
32
24
18
1000
36
95
57
0,56

Ts : couple de serrage des vis.
T : couple transmissible.
F : force axiale résistante.
Pw = Pression superficielle arbre.
Pn = Pression superficielle moyeu.
