Moyeu de serrage auto-centrant - A5-55

A5-55 MOYEU DE SERRAGE AUTO-CENTRANT

Photos

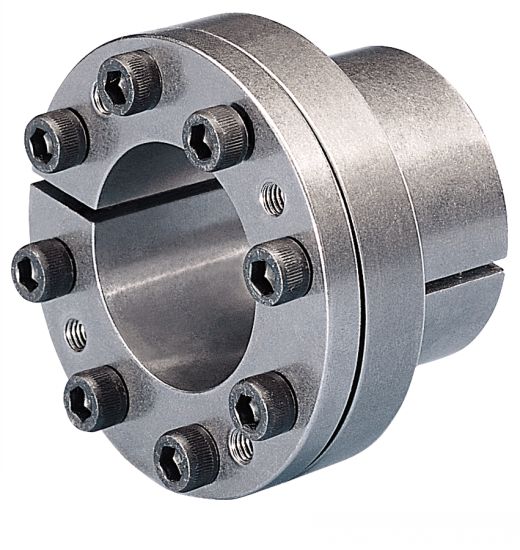

Moyeu de serrage auto-centrant

Dessins techniques

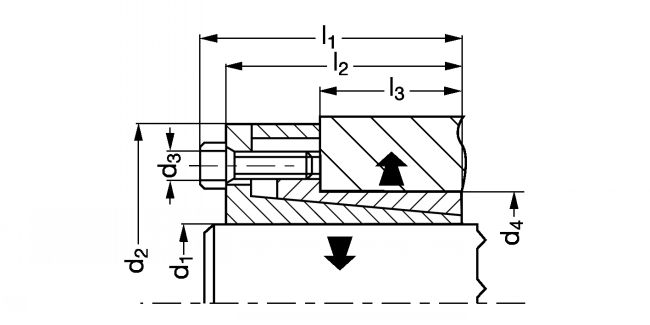

Moyeu de serrage auto-centrant - Plan
Pour le montage
Pour le montage
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A5-55-06

Informations

Moyeu de serrage auto-centrant - modèle A5-55

Matière
- Acier.
Caractéristiques
- Auto-centrant.
- Tolérances sur arbre : h8.
- Tolérances sur moyeu : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra = 3,2 µm.

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+
CAD
D
NC
A5-55-06
6
25
M3
14
24,5
21,5
10
2,6
11
3,8
68
0,05
CAD
D
NC
A5-55-08
8
27
M4
15
29
25
11,5
5,6
26
6,5
98
0,056
CAD
D
NC
A5-55-10
10
29
M4
16
30
26
14
5,6
42
8
98
0,059
CAD
D
NC
A5-55-12
12
32
M4
18
30
26
13,5
5,6
55
9
100
0,18
CAD
D
NC
A5-55-14
14
38
M4
23
30
26
14
5,6
100
14
120
0,2
CAD
D
NC
A5-55-16
16
44
M6
24
42
36
16
15
155
19
130
0,209
CAD
D
NC
A5-55-18
18
47
M6
26
44
38
18
17
200
23
120
0,222
CAD
D
NC
A5-55-19
19
48
M6
27
44
38
18
17
210
23
120
0,25
CAD
D
NC
A5-55-20
20
49
M6
28
44
38
18
17
220
23
120
0,24
CAD
D
NC
A5-55-22
22
54
M6
32
51
45
25
17
250
23
70
0,323
CAD
D
NC
A5-55-24
24
56
M6
34
51
45
25
17
270
23
70
0,34
CAD
NC
NC
A5-55-25
25
56
M6
34
51
45
25
17
280
23
70
0,326
CAD
D
NC
A5-55-28
28
61
M6
39
51
45
25
17
480
34
90
0,41
CAD
D
NC
A5-55-30
30
62
M6
41
51
45
25
17
510
34
84
0,41
CAD
D
NC
A5-55-32
32
65
M6
43
51
45
25
17
730
46
115
0,48
CAD
D
NC
A5-55-35
35
69
M6
47
56
50
30
17
800
46
81
0,535
CAD
D
NC
A5-55-38
38
72
M6
50
56
50
30
17
860
46
76
0,58
CAD
D
NC
A5-55-40
40
75
M6
53
56
50
30
17
900
46
72
0,624
CAD
NC
NC
A5-55-42
42
78
M8
55
65
57
32
41
1800
84
125
0,88
CAD
D
NC
A5-55-45
45
85
M8
59
73
65
40
41
1900
84
89
1,028
CAD
D
NC
A5-55-48
48
87
M8
62
78
70
45
41
2000
84
75
0,98
CAD
D
NC
A5-55-50
50
92
M8
65
78
70
45
41
2600
105
90
1,277
CAD
D
NC
A5-55-55
55
98
M8
71
83
75
50
41
2900
105
70
1,49
CAD
D
NC
A5-55-60
60
104
M8
77
83
75
50
41
3100
105
70
1,66
CAD
NC
NC
A5-55-65
65
111
M8
84
83
75
50
41
3400
105
60
1,92
CAD
D
NC
A5-55-70
70
119
M10
90
101
91
60
83
5800
170
80
2,93
CAD
NC
NC
A5-55-75
75
126
M10
95
101
91
60
83
6200
170
70
2,29
CAD
D
NC
A5-55-80
80
131
M10
100
106
96
65
83
8000
200
80
3,259
CAD
NC
NC
A5-55-85
85
137
M10
106
106
96
65
83
8500
200
70
3,62
CAD
D
NC
A5-55-90
90
143
M10
112
106
96
65
83
11200
250
90
3,95
CAD
NC
NC
A5-55-95
95
153
M10
120
106
96
65
83
11800
250
80
4,46
CAD
NC
NC
A5-55-100
100
162
M12
125
114
102
65
145
14600
300
95
5,5

Ts : couple de serrage des vis.
T : couple transmissible.
F : force axiale résistante.
p : pression de surface sur moyeu.
