Moyeu de serrage - A5-53

A5-53 MOYEU DE SERRAGE

Photos

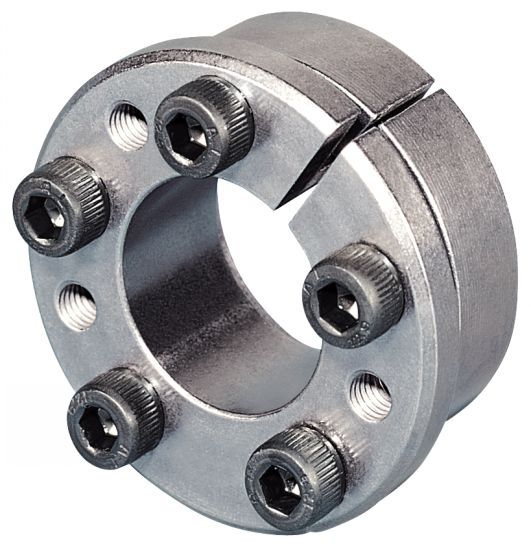

Moyeu de serrage

Dessins techniques

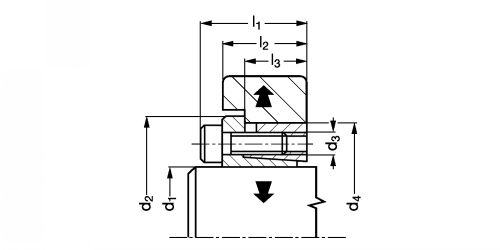

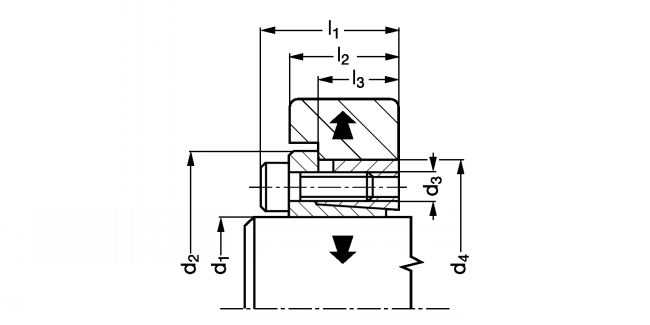

Moyeu de serrage - Plan
Pour le montage
Pour le montage
Direct Transmission
EXEMPLE DE COMMANDE : Référence-d1-d4
A5-53-14-55

Informations

Moyeu de serrage - modèle A5-53

Matière
- Acier.
Caractéristiques
- Destiné à être monté dans tous les organes de transmission en alternative aux moyeux taper.
- Pour un même diamètre extérieur du moyeu, il existe plusieurs diamètres d'alésage possible.
- Tolérances sur arbre : h8.
- Tolérances sur moyeu : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra = 3,2 µm.

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+
CAD
NC
NC
A5-53-14-55
14
62
8
55
39
31
23
41
287
41
103
0,32
CAD
D
NC
A5-53-16-55
16
62
8
55
39
31
23
41
329
41
103
0,38
CAD
NC
NC
A5-53-18-55
18
62
8
55
39
31
23
41
370
41
103
0,35
CAD
NC
NC
A5-53-19-55
19
62
8
55
39
31
23
41
390
41
103
0,32
CAD
D
NC
A5-53-20-55
20
62
8
55
39
31
23
41
410
41
103
0,42
CAD
D
NC
A5-53-22-55
22
62
8
55
39
31
23
41
451
41
103
0,38
CAD
NC
NC
A5-53-24-55
24
62
8
55
39
31
23
41
492
41
103
0,4
CAD
D
NC
A5-53-25-55
25
62
8
55
39
31
23
41
513
41
103
0,41
CAD
D
NC
A5-53-28-55
28
62
8
55
39
31
23
41
575
41
103
0,379
CAD
D
NC
A5-53-30-55
30
62
8
55
39
31
23
41
616
41
103
0,779
CAD
D
NC
A5-53-24-65
24
72
8
65
39
31
23
41
616
51
111
0,635
CAD
NC
NC
A5-53-25-65
25
72
8
65
39
31
23
41
641
51
111
0,41
CAD
NC
NC
A5-53-28-65
28
72
8
65
39
31
23
41
718
51
111
0,41
CAD
NC
NC
A5-53-30-65
30
72
8
65
39
31
23
41
770
51
111
0,36
CAD
D
NC
A5-53-32-65
32
72
8
65
39
31
23
41
821
51
111
0,7
CAD
D
NC
A5-53-35-65
35
72
8
65
39
31
23
41
898
51
111
0,38
CAD
NC
NC
A5-53-38-65
38
72
8
65
39
31
23
41
975
51
111
0,7
CAD
D
NC
A5-53-40-65
40
72
8
65
39
31
23
41
1026
51
111
0,45

Ts : couple de serrage des vis.
T : couple transmissible.
F : force axiale résistante.
p : pression de surface sur moyeu.
