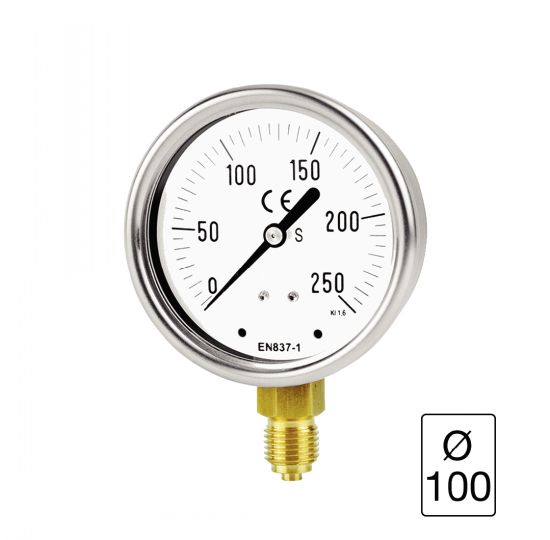

Manomètre boîtier inox à bain glycérine - T32-H0921-INOX-GLY - diamètre 100 - manomètre pression

T32-H0921-RV-INOX-GL MANOMÈTRE BOÎTIER INOX À BAIN RACCORD EN BAS DIAMÈTRE 100

Photos

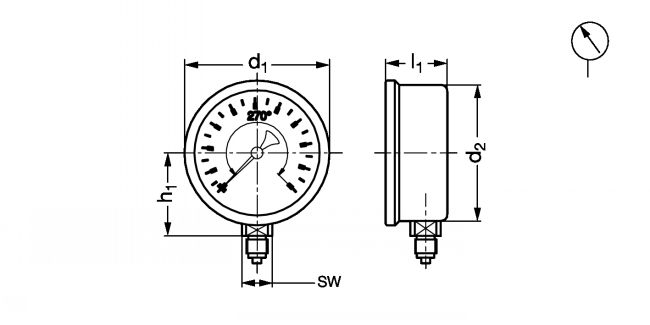

Dessins techniques

Informations

Manomètre bo\îtier inox à bain glycérine - modèle T32-H0921- INOX -GLY - Diamètre 100

Utilisation
- Pour application hydraulique : pompes, centrales, matériel agricole et TP, véhicules de transport.

Caract\éristiques
Conception suivant la norme EN 837-1.
- Prise arrière (raccord au dos).
- Graduation : bars.
- Classe d'exactitude : 1,6% de l'étendue de mesure pour les D63 et D100 ; 2,5% de l'étendue de mesure pour les D50.
- Indice de protection IP 65.
- Température ambiante : -20°C à +70°C.
- Température fluide : -10°C à +70°C.

Matières
- Organe moteur : tube bronze.
- Mouvement laiton .
- Boîtier acier inox AISI 304.
- Lunette acier inox AISI 304 sertie sur bo\îtier.
- Collerette avant acier inox AISI 304.
- Cadran aluminium laqué blanc, chiffres et traits noirs.
- Vitre polycarbonate.
- Raccord laiton .
- Liquide de remplissage : glycérine.

Sur demande
- Existe dans d'autres versions.

Quantité

CAD
+

D
NC
T32-H0921-D100-RV-1/2-INO-GLY-0/2,5
100
0/2,5
1/2"
33
11
72
107
22
600

D
NC
T32-H0921-D100-RV-1/2-INOX-GLY-0/4
100
0/4
1/2"
33
11
72
107
22
600

D
NC
T32-H0921-D100-RV-1/2-INOX-GLY-0/6
100
0/6
1/2"
33
11
72
107
22
600

D
NC
T32-H0921-D100-RV-1/2-INOX-GLY-0/10
100
0/10
1/2"
33
11
72
107
22
600

D
NC
T32-H0921-D100-RV-1/2-INOX-GLY-0/16
100
0/16
1/2"
33
11
72
107
22
600

D
NC
T32-H0921-D100-RV-1/2-INOX-GLY-0/25
100
0/25
1/2"
33
11
72
107
22
600

D
NC
T32-H0921-D100-RV-1/2-INOX-GLY-0/40
100
0/40
1/2"
33
11
72
107
22
600
