Manchon expansible ETP-CLASSIC - A5-510

A5-510 MANCHON EXPANSIBLE ETP-CLASSIC EN ACIER INOXYDABLE

Photos

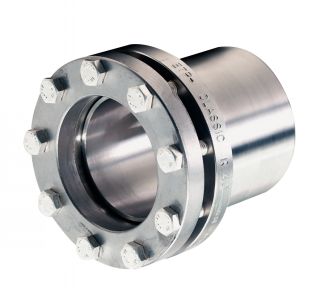

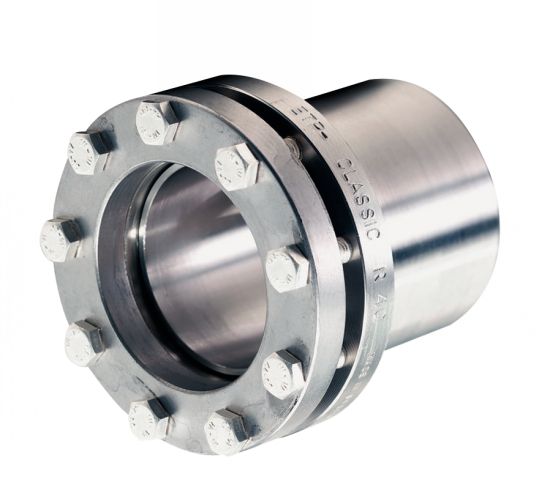

Manchon expansible ETP-CLASSIC

Dessins techniques

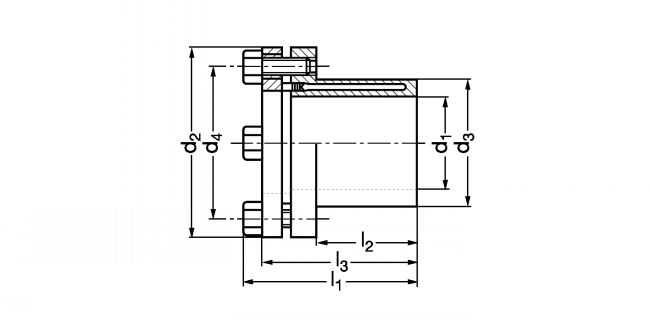

Manchon expansible ETP-CLASSIC - Plan
Pour le montage
Voir les produits associés
Direct Transmission
EXEMPLE DE COMMANDE : Référence
A5-510-15

Informations

Manchon expansible ETP-CLASSIC en acier inoxydable - modèle A5-510

Matière
- Acier inoxydable .
Caractéristiques
- Arbre h8 (Taille 15 seulement h7).
- Moyeu H7.
- Efforts transmissibles maxi (vis serrées au couple indiqué) :
. Couple maximum transmissible à 20°C avec effort axial nul.
. Effort axial maximum transmissibleà 20°C avec couple nul.
. Moment de torsion autorisé 5% du couple transmissible.
Utilisation
- Température : -30°C à +85°C.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+

NC
NC
A5-510-15
15
38
23
28,5
34
17
30
45
6
2,5
4
M5
4,5
0,019
0,1

NC
NC
A5-510-20
20
45
28
35
41
22
37
100
10
6,6
5
M5
4,5
0,044
0,16

D
NC
A5-510-25
25
49
34
40
47
27
43
210
16,8
10,6
7
M5
4,5
0,07
0,21

NC
NC
A5-510-30
30
57
41
47,5
51
32
47
350
23,3
14,7
7
M5
4,5
0,137
0,3

NC
NC
A5-510-35
35
63
47
53,5
59
37
55
500
28,5
18,8
9
M5
4,5
0,234
0,41

NC
NC
A5-510-40
40
70
53
60,5
67
43
63
750
37,5
22,8
9
M5
4,5
0,414
0,58

NC
NC
A5-510-45
45
77
59
66,5
73
49
69
1100
48,8
26,9
9
M6
7,8
0,647
0,74

NC
NC
A5-510-50
50
83
65
72,5
80
53
76
1550
62
30,9
9
M6
7,8
0,957
0,92
