LUBRIFICATION COMPACTE VE1B PAR PULVÉRISATION
Lubrification compacte par pulvérisation VE1B
Embase
Caractéristiques

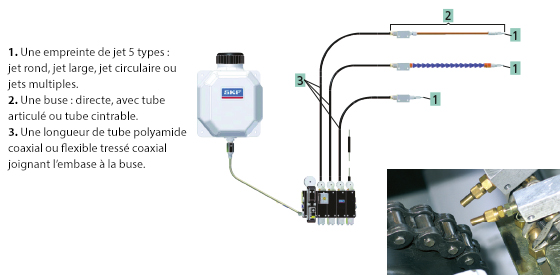

- La solution VE1B est un système de micro-lubrification compact par pulvérisation.
- Ce système est composé de :
+ un réservoir
+ une embase VE1B
+ buses de pulvérisation
Unité VE1B 4 sorties, commandée par un générateur de fréquence pneumatique, avec réservoir, micropompes en laiton petit débit avec réglage par molette.
*Préciser le code tension uniquement dans le cas de l'utilisation d'une électrovanne
Type de commande
O = sans
P = générateur de fréquence pneumatique
E = générateur de fréquence électrique (électrovanne)
Pompe
A = réglage par bagues, petit débit (3 à 30 mm3/coup), laiton
B = réglage par molette, petit débit (10 à 30 mm3/coup), laiton
C = réglage par bagues, petit débit (3 à 30 mm3/coup), inox
D = réglage par molette, petit débit (10 à 30 mm3/coup), inox
E = réglage par bagues, gros débit (30 à 90 mm3/coup), laiton
F = réglage par molette, gros débit (30 à 90 mm3/coup), laiton
G = réglage par bagues, gros débit (30 à 90 mm3/coup), inox
H = réglage par molette, gros débit (30 à 90 mm3/coup), inox
Nombre de micropompes
1, 2, 3 ou 4
Réservoir
00 = sans
10 = avec réservoir intégré de 0,3 l
Code tension*
428 = 230 V AC, 50/60 Hz
429 = 115 V AC, 50/60 Hz
924 = 24 V CC

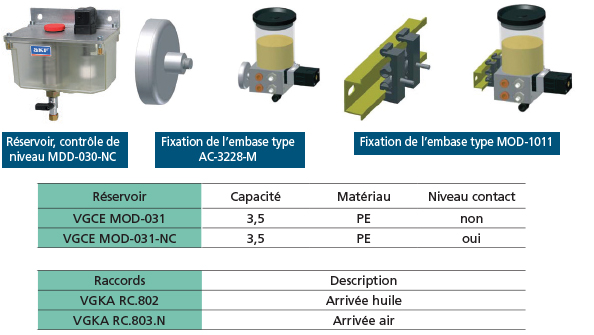

Réservoir, raccords et accessoires
Raccords
- Fournir les raccords RC802 pour l'arrivée d'huile (si livré sans réservoir intégré) sur l'embase et le raccord RC803N pour l'arrivée d'air.

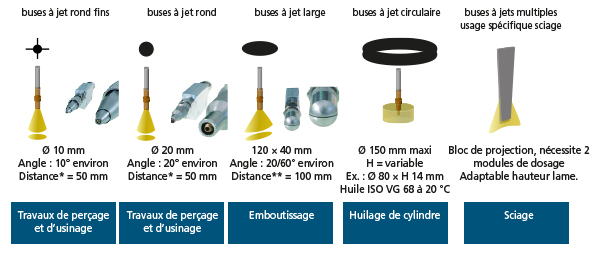

Les différentes empreintes de buses
* Conditions d'essai : pression air-vecteur 0,3 bar, lubrifiant LUB 200, viscosité de 90 mm2/s à 18°C, fonctionnement de la micropompe : 5 mm3/coup - 3 coups/s.
** Conditions d'essai : pression air-vecteur 0,3 bar, lubrifiant viscosité de 114 mm2/s à 18°C, fonctionnement de la micropompe : 5 mm3/coup - 3 coups/s.
Exemple de commande
