Liaison arbre plateau type AS - A5-AS 22

A5-AS 22 LIAISON ARBRE PLATEAU TYPE AS POUR TRANSMISSION DE COUPLES ÉLEVÉS ET MOMENTS DE FLEXION

Photos

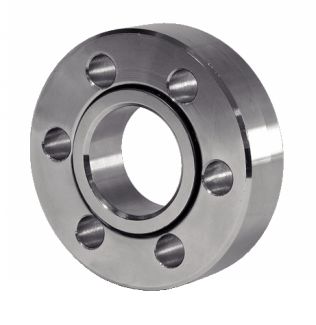

Liaison arbre plateau type AS

Dessins techniques

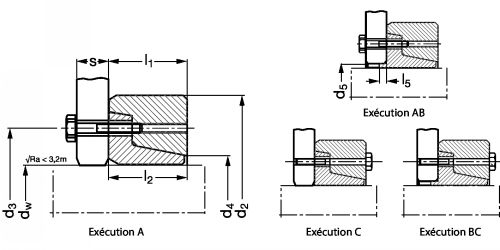

Liaison arbre plateau type AS - Plan
Pour le montage
Pour le montage
Stuwe
EXEMPLE DE COMMANDE : Référence-execution
A5-AS-12-22-11-C

Informations

Matière
- Acier.
Caractéristiques
- Données valables avec utilisation impérative de visserie classe 10.9.
Application
- Liaison arbre-plateau.
Sur demande
- Autres diamètres dw.
- Visserie Classe 10.9.
Important
- Les frettes sont livrées sans la visserie. La visserie est livrée sur demande .
