Galet de guidage cylindrique - B2-LR

B2-LR GALET DE GUIDAGE CYLINDRIQUE

Photos

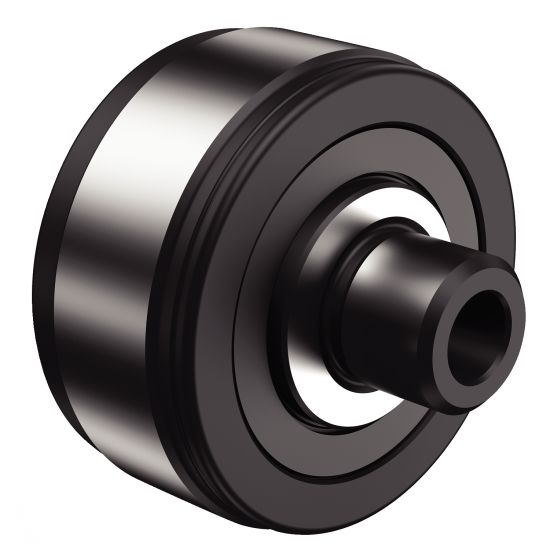

Galet de guidage cylindrique

Dessins techniques

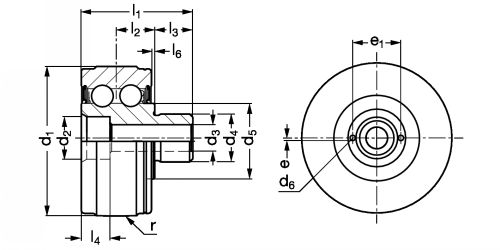

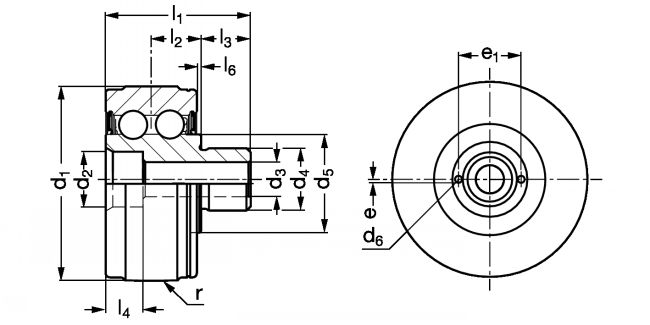

Galet de guidage cylindrique - Plan
Voir les produits associés
GUDEL
EXEMPLE DE COMMANDE : Référence
B2-LR 15

Informations

Galet de guidage cylindrique - modèle B2-LR

Matières
- Acier trempé rectifié 100 Cr6 (1.305).

Exécutions
- Galets à deux rangées de billes, à contact oblique 25° et étanche.
- Lubrification initiale calculée pour une durée de 100 000 km.
- Reprises de charges importantes en axial et radial.
- Montage sans jeu ou précontraint en combinant les galets concentriques et excentriques.

Sur demande
- Galets inoxydable X46Cr13.
- Jeu axial réduit pour grande précision et rigidité élevée.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
B2-LR 10
excentrique
10
900810
47
10,5
6,4
15
20,8
2,6x3
30
10,5
10
6,8
1
15,4
500
1
12000
1060
5300
CAD
D
NC
B2-LR 10 Z
concentrique
10
900812
47
10,5
6,4
15
20,8
2,6x3
30
10,5
10
6,8
1
15,4
500
0
12000
1060
5300
CAD
NC
NC
B2-LR 15
excentrique
15
900815
47
13,5
8,4
15
23,8
2,6x3
35
12
12
9
1
18,5
500
1
9000
4730
6800
CAD
NC
NC
B2-LR 15 Z
concentrique
15
900817
47
13,5
8,4
15
23,8
2,6x3
35
12
12
9
1
18,5
500
0
9000
4730
6800
CAD
D
NC
B2-LR 20
excentrique
20
900820
72
16,5
10,5
20
27,7
2,4x3
46
16
15
11
1
22,5
500
1
7000
5090
9500
CAD
D
NC
B2-LR 20 Z
concentrique
20
900822
72
16,5
10,5
20
27,7
2,4x3
46
16
15
11
1
22,5
500
0
7000
5090
9500
CAD
D
NC
B2-LR 25
excentrique
25
900825
85
20,5
13
25
35,6
4,1x4,5
60
20,5
20
13
1
27,5
500
1
5600
8070
15000
CAD
NC
NC
B2-LR 25 Z
concentrique
25
900827
85
20,5
13
25
35,6
4,1x4,5
60
20,5
20
13
1
27,5
500
0
5600
8070
15000
CAD
NC
NC
B2-LR 35
excentrique
35
900835
100
28,5
17
40
56,9
4,1x4,5
84
30
25
17,5
1
42
500
1
3600
14040
32000
CAD
D
NC
B2-LR 35 Z
concentrique
35
900837
100
28,5
17
40
56,9
4,1x4,5
84
30
25
17,5
1
42
500
0
3600
14040
32000

1. Capacité de charge dynamique du galet calculée pour une distance parcourue théorique de 100 000 km.
1 kN = 100 kg
