Forme d'usinage standard d'extrémité de vis BK - BK

BK FORME D'USINAGE STANDARD D'EXTRÉMITÉ DE VIS BK FIXE

Photos

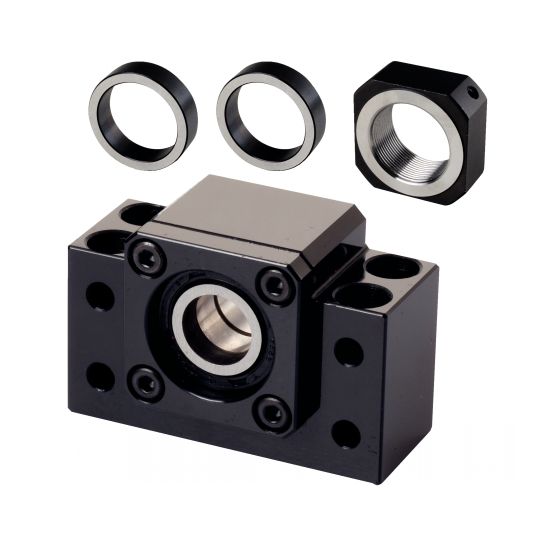

Forme d'usinage standard d'extrémité de vis BK

Dessins techniques

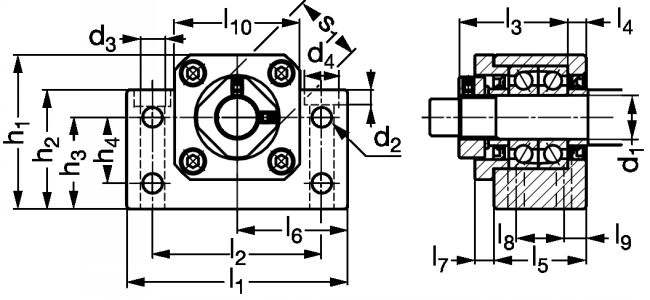

Forme d'usinage standard extrémité vis BK - Plan

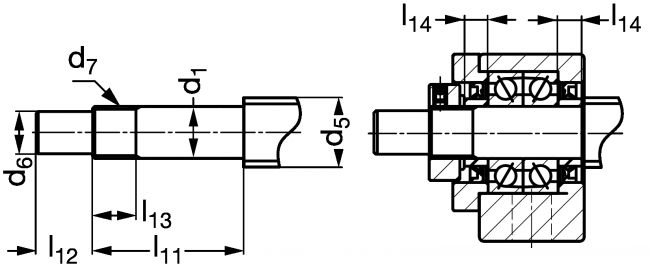

Cotes d'usinage standard extrémité vis BK - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Forme d'usinage - Roulement + écrou de blocage * - Clavetage*
BK-1-1

Informations

Forme d'usinage standard d'extrémité de vis BK - modèle BK

Caractéristiques
- Un usinage de la vis côté palier fixe.
- Un palier série BK équipé de deux roulements à billes à contact oblique.
- Un écrou de blocage + deux bagues d'appui.
- Une clavette si clavetage du tenon demandé.
- Les composants ne sont pas livrés montés sur la vis.
- Palier : boîtier en acier bruni, usiné sur toutes les faces.
- Un usinage de la vis côté palier fixe.
- Les charges de base et les vitesses de rotation indiquées sont les valeurs maximales absolues des paliers.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
BK 10
Palier seul
12
-
10
5,5
6,3
10,5
60
46
29,5
5
25
30
5
13
6
34
39
32,5
22
15
6,5
16
0,39
CAD
D
NC
BK 12
Palier seul
16
18
12
5,5
6,3
10,5
60
46
29,5
5
25
30
5
13
6
34
42
32,5
25
18
1,5
19
0,41
CAD
D
NC
BK 15
Palier seul
20
20-24
15
5,5
6,3
10,5
70
54
32
6
27
35
6
15
6
38
47
38
28
18
6,5
22
0,57
CAD
D
NC
BK 17
Palier seul
25
-
17
6,6
8,7
14
86
68
44
7
35
43
9
19
8
48
63
55
39
28
8,6
24
1,27
CAD
D
NC
BK 20
Palier seul
-
28-30-32
20
6,6
8,7
14
88
70
43
8
35
44
8
19
8
50
59
50
34
22
8,5
30
1,19
CAD
D
NC
BK 25
Palier seul
32
36
25
9
10,7
17,5
106
85
54
9
42
53
12
22
10
62
79
70
48
33
10,8
35
2,3
CAD
NC
NC
BK 30
Palier seul
40
40
30
11
13,7
20
128
102
61
9
45
64
14
23
11
74
88
78
51
33
13
40
3,32

* 1 = avec - 0 = sans
