Flasque orientable - H29-AB5

H29-AB5 FLASQUE ORIENTABLE POUR VÉRINS COMPACTS ET PROFILÉS

Photos

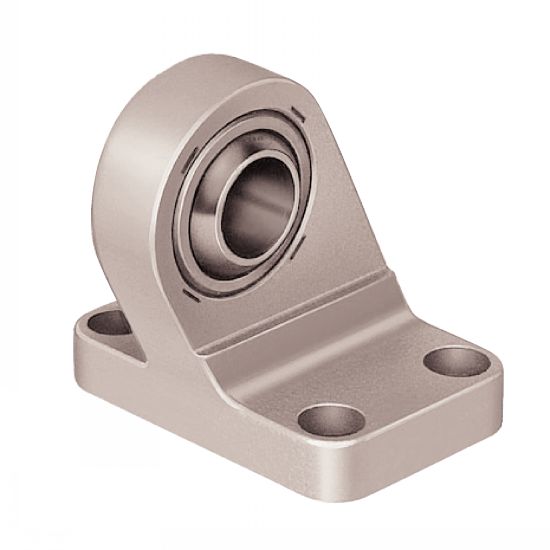

Flasque orientable

Dessins techniques

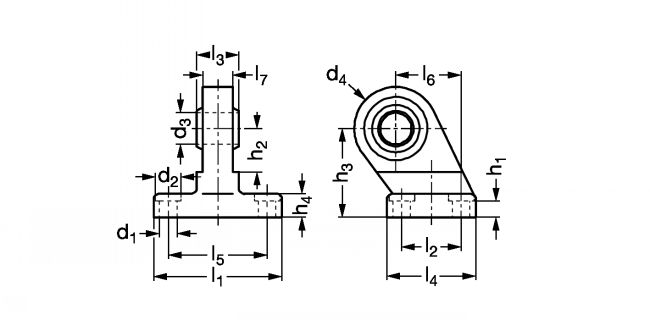

Flasque orientable - Plan
FESTO
EXEMPLE DE COMMANDE : Référence
H29-AB5-32

Informations

Flasque orientable pour vérins compacts et profilés - modèle H29-AB5

Utilisation
- Permet l'articulation du vérin.
- Compense les défauts d'alignement.
- ISO VDMA 24562.

Caractéristiques
- Plage de température : -40°C à +150°C.

Matière
- Aluminium moulé sous pression.
- Conforme RoHS.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
H29-AB5-32
32
51
18
14
31
38
21
10,5
8,5 +0,8
?
32
10 ±0,2
6,6
11
10 +0,013
15
CAD
D
NC
H29-AB5-40
40
54
22
16
35
41
24
12
8,5 +0,8
?
36
10 ±0,2
6,6
11
12 +0,015
17
CAD
D
NC
H29-AB5-50
50
65
30
21
45
50
33
15
10,5 +0,8
?
45
12 ±0,2
9
15
16 +0,015
20
CAD
D
NC
H29-AB5-63
63
67
35
21
50
52
37
15
10,5 +0,8
27
50
12 ±0,6
9
15
16 +0,015
22
CAD
D
NC
H29-AB5-80
80
86
40
25
60
66
47
18
12 +0,8
31
63
14 ±0,6
11
18
20 +0,018
27
CAD
D
NC
H29-AB5-100
100
96
50
25
70
76
55
18
13 +0,8
38
71
15 ±0,6
11
18
20 +0,018
29
CAD
NC
NC
H29-AB5-125
125
124
60
37
90
94
70
25
17 +1
50
90
20 ±0,7
14
20
30 +0,018
39
